Optoma EP709投影機技術簡介

    不久前，全球三大掌握DLP數據投影機核心技術的源頭廠商optoma奧圖碼公司正式在中國市場推出了EP709、EP7150、EP771、EP772、EP719H、EP706、HD70七款適合于商務、教育和家庭影院應用的投影機，這次發布被譽為“新七劍下天山”。而面向商務投影應用領域的新品EP709，具有全面的性能配置，精彩的畫面表現，卓越的色彩呈現以及貼心的使用設計。

Optoma EP709投影機

　　：

　　Optoma EP709投影機是一款低端商務型投影機，主要針對個人和低端商務市場。該機采用的是DLP投影技術，真實分辨率為XGA 1024×768，亮度為1800流明，對比度為2200:1，擁有DVI高畫質數字輸入，畫質無損失，2kg輕巧機身，方便在不同會議室使用。功能方面，特有白色峰值設定，自由調整亮度設定，高海拔模式設計，可自動/手動增強風扇轉速。由此來看Optoma公司并沒有因為產品價格降低產品品質。

Optoma EP709投影機標牌

　　Optoma EP709投影機主要技術參數：

　　目前，這款產品已經來到了ZOL評測中心，筆者將對其進行詳細的測試，看看它究竟能不能成為最便宜的XGA性能之王。

Optoma EP709投影機細節圖賞

（一）

　　Optoma EP709投影機外觀和配件：

Optoma EP709投影機包裝盒

　　目前全球的筆記型電腦大多以XGA（1024x768）為標準的輸出分辨率，而一般做商務投影最常使用的輸出機器就是筆記型電腦。因此，對商務投影來說，搭配XGA真實分辨率的投影機才是企業的最佳選擇。XGA (1024 x 768)分辨率的畫質比SVGA (800 x 600)多了64%，對企業而言，效率得到了提升，花費卻沒有增加。

　　前部正視圖

Optoma EP709投影機正視圖

　　Optoma EP709投影機的鏡頭位于投影機左側，遙控感知窗口則位于機身的中間位置，在機身右側采用橫柵欄式設計的出風口。機器正中靠下的位置是“PUSH”按鈕，整個機器前部面板采用墨黑配色，產品棱角分明，造型時尚前衛。

　　頂部視圖



Optoma EP709投影機頂部視圖

　　Optoma EP709投影機頂部面板采用平板式設計，功能鍵和狀態指示燈位于機器的中軸線底部，在右上角是“DLP”的標志，中間位置是“Optoma”的凸體標示。剛剛打開包裝，機器還配有一層透明塑料袋保護，揭開保護袋，則露出Optoma EP709投影機的靚麗表面，極具質感。

Optoma EP709投影機細節圖賞（二）

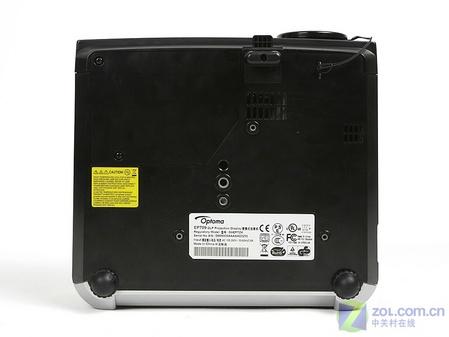

　　底部視圖

Optoma EP709投影機

　　Optoma EP709投影機背面設計十分簡潔，除了進風孔、產品名牌、吊裝接口和投影機的三個調節支點（其中前支點和左右兩側支點均可調節）。

　　側視圖

Optoma EP709投影機左側視圖

Optoma EP709投影機右側視圖

　　Optoma EP709投影機散熱系統的主進風孔設計在投影機的左側，采用橫柵欄式設計，幾乎占據了整個側面，次進風孔為后部和底部；前側面板和右側面板也采用了大量柵欄式的層疊結構，為主排風口；Optoma EP709投影機機身簡單的線條，透漏出一種簡約的美感。

　　后視圖

Optoma EP709投影機后視圖

　　Optoma EP709投影機后部采用一體化設計，具有一系列的接口，并且全部被設置在內凹的框架范圍內。EP709投影機背部接口非常豐富，DVI、VGA、S－VIDEO、VIDEO、RS－232。由此也可以看出雖然這款投影機的價格定位很低，但是接口配置并沒有因此而縮水。

Optoma EP709投影機鏡頭

：

Optoma EP709投影機鏡頭特寫

　　Optoma EP709投影機采用1.1倍手動對焦、光圈F/2.7~3.0、 焦距21.83-23.81mm鏡頭，具有手動對焦和變焦功能。EP709鏡頭的21.83-23.81mm焦段滿足常見投影空間的變焦要求。

Optoma EP709投影機對焦玄關

　　Optoma EP709投影機為了方便用戶對其進行更加細微的畫面調節，在鏡頭的后端設置了手動對焦玄關。它采用回撥式的手動對焦設計給用戶以最大的便捷，操作起來相當的順暢。

Optoma EP709投影機防盜鎖

　　Optoma EP709投影機還特別設計了防盜鎖功能，可以有效的防止投影機在展示或者日常使用中被盜。

    Optoma EP709投影機附件

Optoma EP709投影機隨機附件

　　Optoma EP709投影機的隨機附加配件包括：遙控器(含電池)、電源線、VIDEO線、背包肩帶、以及用戶使用說明書、快速安裝指南、保修卡、配套電子版說明書光盤。

Optoma EP709投影機的燈泡和散熱

　　Optoma EP709投影機提供180W高效能燈泡，燈泡可從機器底部換裝，非常方便。EP709燈泡普通模式下是2000小時，節能模式的情況下壽命達到3000小時。與長壽命的燈泡一樣出色的還包括EP709控制得當的噪音水平，節能模式下噪音值僅僅為27分貝（同等級產品中最安靜的機種）。所以，根本不用擔心使用過程中會因噪音而分散注意力。

Optoma EP709投影機底部散熱設計

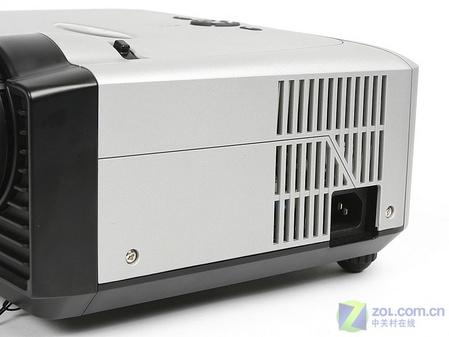

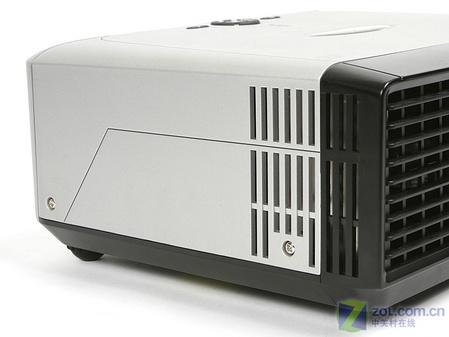

Optoma EP709投影機右部出風口

Optoma EP709投影機左部進風口

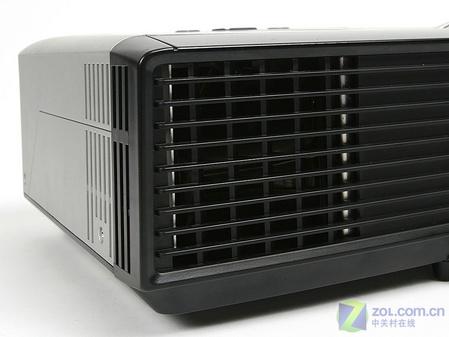

Optoma EP709投影機前部出風口

　　Optoma EP709投影機散熱的出氣口位于機器的前部偏右側及機器正右側，別看它機身小巧，其散熱系統卻是由多個風扇組成的，風扇馬力強勁。Optoma EP709投影機散熱的主進氣孔在機身左側，同時機身底部的燈泡換裝面板和機器后部還留有輔助散熱孔。

Optoma EP709投影機操作和菜單

　　Optoma EP709投影機的操作非常簡單，開機、關機都比較迅速。而且它還具有直接開機功能，開機后能自動搜索信號源，并進行分辨率檢測，當沒有信號輸入時還可以自動關機。

Optoma EP709投影機操作菜單

　　Optoma EP709投影機面板功能按鍵集中設計在投影機頂部面板的中軸線的底部，并與功能指示燈集中在一起，設計成圓形區域，排列整整齊齊。功能鍵采用灰色磨砂質感。這些按鍵的功能包括上下左右、菜單、退出、模式、梯形校正、開關機、信號源等。

　　以上圖是Optoma EP709投影機菜單項中的部分模式信息選項。

　　Optoma EP709投影機由于主打商務市場，所以菜單內容偏向專業型，所有菜單深度都不超過兩層，調節操作都在主菜單窗口內完成，功能滿足一般企業的應用需要，除了專業些的色溫、色彩空間、三原色的對比度和亮度等等能調整外，其梯形校正也僅支持垂直方向而沒有水平方向的調整。值得一提的是用戶在畫面幾何調節界面中，還可將畫面比例調置成寬屏比例成像，這使得用戶在觀賞電影大片的時候可以享受到更加完美的影像效果。因為EP709有豐富的預定義模式來滿足多種環境的需要，所以菜單豐富性不足造成的困擾并不明顯。

ANSI投影機專業測試

　　為了體現這次測試的專業性，筆者對Optoma EP709投影機進行了ANSI投影機客觀測試。測試地點為CNET(中國)個人電腦實驗室暗房，投影長度1.25米、寬度0.94米，投影機距離幕布距離2.48米，使用測試儀器分別為BM-5和照度計。拍照相機為Canon EOS 400D DIGITAL，光圈值f/4.5，曝光時間1/25秒，ISO感光度為100，焦距28mm。

優化亮度模式測試

黑白對比度測試

中心成像清晰度測試

正方形與內切圓測試

專業測試二

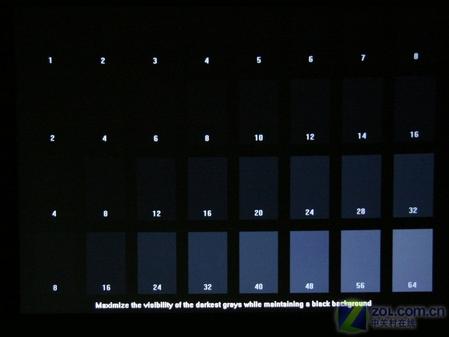

暗電平測試

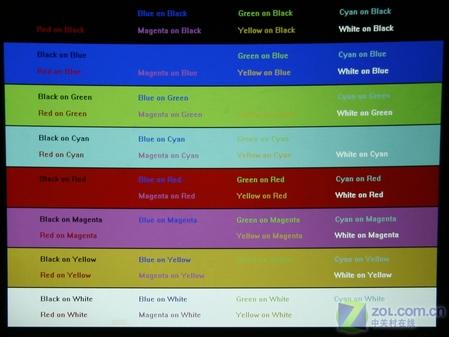

文字清晰度測試

　　下面要測試的是Optoma EP709投影機的色彩還原能力。

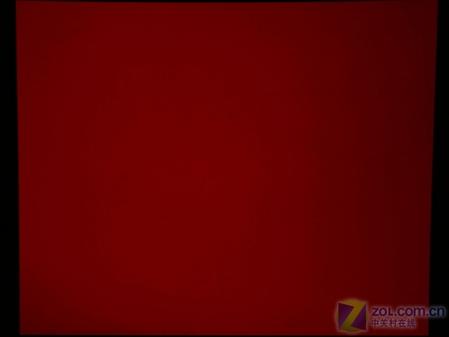

紅色還原能力測試

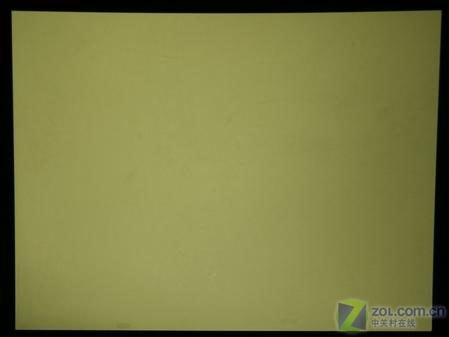

黃色還原能力測試

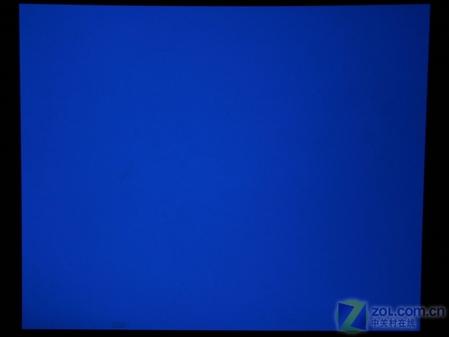

藍色還原能力測試

    通過ANSI優化測試得出的結論為：

　　在64暗電平測試中，從1~5階的黑色難以分清。由于Optoma EP709投影機應用了Optoma的五段式色輪，因此在色彩方面還是顯示出不錯的功底。Optoma EP709投影機的色彩表現基本令人滿意，三原色表現都不錯，尤其是紅色和藍色還原最準確。

　　最大亮度 1196 ；優化亮度 1127 ；9點均勻性 1.40 ；13點均勻性 1.68；對比度 393:1；65英寸畫面投影距離 2.48；色彩飽和度 52.53% ；色彩X 0.323 ；色彩Y 0.337。

　　通過測試數據我們可以看出這款Optoma EP709投影機的性能還是非常不錯的。數據只能客觀的反映給用戶一個信息，非專業用戶也有可能看不懂數據說明的問題，那么下面筆者給大家提供一些實際拍攝效果圖，讓用戶主觀的去了解下這款Optoma EP709投影機。

主觀效果測試

 Optoma EP709投影機

　　對于投影機的實際成像效果，筆者就算說得再天花亂墜也是亂使無用功，用戶還是看看筆者的實拍效果吧。測試環境為會議室，相對黑暗環境，成像距離3.58米，成像底質為墻壁（測試EP709的背景墻色彩校正功能）,所有文本圖片皆為高清晰格式、游戲為實拍效果。拍攝相機Canon EOS 400D DIGITAL，光圈f/5，曝光時間1/4秒，ISO感光度400，焦距44毫米。

白色背景黑色文字效果

黑色背景黑色文字效果

AUTO CAD效果

PPT文件效果

　　Optoma EP709投影機定位于低端商務市場。所以能夠滿足許多商務人士的需求，由于體積小巧可以很容易的攜帶去與客戶會談。我們看到Optoma EP709投影機文字表現還是比較清晰細膩的，無論是白背景還是黑背景文字效果顯示都很清晰，不管字跡大小都不出現失真現象；PPT文件效果也同樣非常棒，柱狀圖框架線筆直，沒有出現彎曲現象，整體畫面的層次與細節，文本、圖片銳度和清晰度更強。

高清圖片測試

筆者使用的是XP SP2＋MCE2005正式版操作系統，所以就用系統自帶的高清圖片進行了拍照。

海底動物圖片效果

沙漠動物圖片效果

滑翔機圖片效果

海底動物圖片效果

　　這款Optoma EP709投影機表現出來的圖片效果非常棒，色彩艷麗，栩栩如生；在顯示小河流水場景中畫面的層次感很好。

高清HD和藍光電影播放效果

下面筆者繼續為各位奉上Optoma EP709投影機的高清電影實際投影效果照片。

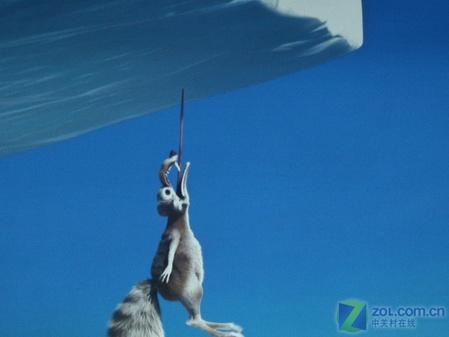

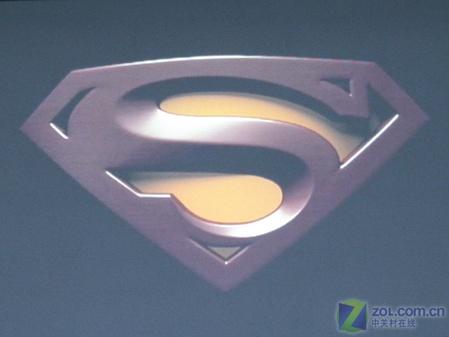

HD高清效果

HD高清效果

DVD影片效果

DVD影片效果

　　在進行DVD播放時，人物表現自然、真實，周圍場景細節的明暗過度也非常平滑。

游戲畫面測試

Optoma EP709投影機是面向家庭用戶的，那怎么能少了游戲測試呢？下面筆者就為大家奉上一些用Optoma EP709投影機玩游戲時的精彩照片。

局域網聯機游戲

當紅網絡游戲魔獸世界

當紅網絡游戲魔獸世界

局域網聯機游戲CS 1.5

　　Optoma EP709投影機玩當紅網絡游戲魔獸世界和知名聯機對戰游戲CS 1.5時畫面效果都非常的不錯，色彩逼真，畫面清晰，速度流暢，不虧為是一款定位于多媒體娛樂型的投影機。

總結

 Optoma EP709投影機主要特點匯總：

　　1、Optoma EP709投影機外觀干凈整潔，多采用犀利的直線造型、多層次機構，機身線條流暢利落，配合小巧的機身、平滑細膩的表面，第一眼看上去就讓人感覺非常舒適清爽；天藍色側邊環繞主體面，打破傳統投影機單一色調的沉悶，增添活力。

　　2、Optoma EP709投影機的菜單設計簡潔明了，菜單設計層次只有兩層，方便用戶輕易調節畫面參數。另外MP510可調節項豐富。

　　3、Optoma EP709投影機采用F=2.57焦距（固定），固定了光學變焦和光圈鏡頭，擁有手動對焦和數碼變焦功能。

　　4、在畫面質量方面，幻燈演示還有各種視頻畫面都非常令人滿意，Optoma EP709投影機的層次表現還是非常不錯的。唯一遺憾的就是黑白灰階表現不夠突出，特別是白色總是有些過曝。其他表現可以說是同價位投影機的佼佼者!

　　5、Optoma EP709投影機采用獨特的靜音設計——節能模式下噪音值僅僅為22分貝(音量與人竊竊私語差不多)。所以，根本不用擔心使用過程中會因噪音而分散注意力。

評測點評:

　　Optoma EP709投影機雖然是一款售價僅6999元的家庭娛樂型投影機，但是它卻具備了一些近萬元級產品才有的功能，最大的特點是其機身小巧、攜帶方便。通過ANSI測試可以看出其亮度、對比度、色彩飽和度值都不錯，實際投影效果基本已經接近七、八千級別投影機的水平。今后如果能把焦距變成可調的，效果會更好！這款投影機非常適合普通家庭或者相對預算較少的中小企業購買。

    [參考價格]：6999元。

　　本文中所上傳照片如果出現失真或者色偏等影響圖片質量的現象，并不是投影機本身質量問題！照片質量會受當時測試環境、拍照相機、攝影師等多種客觀因素影響，實際投影效果請以親自觀看為準，本文照片僅供用戶參考使用。
