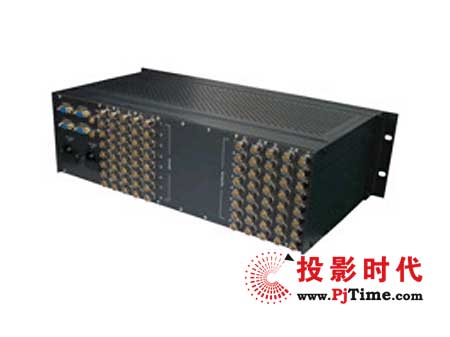

信號格式

視頻格式：

RGBHV、RGBS、RGsB、RsGsBs、YUV

音頻格式：

立體聲音頻（平衡、非平衡）

視頻特性

帶    寬：

350MHz (-3dB)，滿載

連接形式：

5BNC

標準電平：

1Vp-p

最大電平：

0.5－2.0Vp-p

阻　　抗：

75Ω

增　　益：

0dB

增益穩定度：

<±0.1dB

頻率響應：

<±0.1 dB至6MHz

信 噪 比：

>70 dB (未加權)

K －系數：

<0.25%

微分增益：

<0.05%(10-90%APL) @4.43MHz

微分相位：

<0.1°(10-90%APL) @4.43MHz

反射損耗：

>40dB 4.43MHz

串　　擾：

< -66 dB @4.43MHz

切換速度：

200ns

路 徑 差：

<±0.1°@4.43MHz

色/亮增益差：

<±0.15％

色/亮延時差：

<±2 ns

輸入電平：

T T L電平/高阻

輸出電平：

T T L電平/33歐姆

音頻特性

連接形式：

3Pin　平衡/非平衡

電　　平：

+20dBu 最大

輸入阻抗：

高阻

共模抑制比：

>60 dB　20Hz至20KHz

音頻帶寬：

20Hz到50KHz

增　　益：

平衡音頻0dB、非平衡音頻 -6 dB

增益穩定度：

<±0.1dB

頻率響應：

<±0.1dB　20Hz至20KHz

噪　　音：

<-85dB　(20KHz 加權,RMS)

串　　擾：

< -90dB　典型值 至20KHz

通用數據

尺　　寸：

19英寸寬(482.6mm)、1U高(44mm) 、深(350mm)

19英寸寬(482.6mm)、3U高(132mm) 、深(240mm)

19英寸寬(482.6mm)、6U高(264mm) 、深(380mm)

串口形式：

RS－232、9pin接口、2－RX、3－TX、5GND
