一、 應用概述：

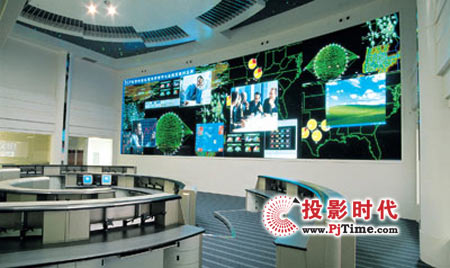

    目前電信網管中心應用數字顯示拼接墻系統，對電信運營的多網提供綜合管理和高清晰大規模顯示，使其具備操作簡便的高智能化控制系統。運用數字拼墻系統的強大顯示畫面和窗口組合功能，對諸如交互網、傳輸網、信令網、智能網、GSM網、GPRS網等各類實時信息，包括：數字地圖、無線網絡基站分布圖、網元拓?fù)浣Y(jié)構圖、實時網絡性能狀態表、實時警告表、統計分析表匯聚到同一組合畫面顯示。實現系統間的資源共享，又互不影響，增強了協同，溝通，進一步提高網管中心的統一管理功能。

    系統組成：DLPTM大屏幕數字顯示拼接墻體、多屏處理器、顯示墻應用管理系統。輔助系統：綜合視頻監控系統、中控系統（可選）（如：Crestron、AMX……）。

二、威創公司系統集成與產品優勢：

    1．  先進的全數字化圖像處理技術:采用世界最先進的單片0.7” DMD 120  DDR芯片的DLPTM投影技術。擁有獨家專利技術：三基色數字補償技術和10 Bit灰度高頻脈沖電路技術。

    2．  多屏處理器提供基于Windows和Unix跨系統平臺，支持UNIX、Windows2000/NT，完全兼容X11協議，符合X-Windows標準。用戶的SGI工作站、SUN工作站、HP工作站等均可接入到拼墻系統顯示。

    3．  完全漢化的管理系統：人機友好界面。所有信號、窗口控制、顯示模式定義、預案控制、多用戶管理均在軟件的虛擬大屏幕完成，開/關單臺或所有投影機。操作簡單，方便。

    4．  系統兼容性良好：從顯示單元、多屏處理器、控制軟件提供完善解決方案，兼容性良好。

    5．  系統的高可靠性：支持7X24小時連續開機，一年365天連續工作。

    6．  具備多項目的二次開發集成經驗，為用戶提供專業解決方案。

三、系統的功能概述：

    1. RGB信號顯示

    用戶非網絡的計算機信號(VGA信號)通過RGB切換矩陣（選件）部分信號輸出到拼接墻，通過內置圖像處理器在拼接墻上做單屏、多屏、整屏等拼接的實時顯示，部分信號可輸出到多屏處理器的RGB輸入端口，同時顯示在拼接墻上實現跨屏顯示、全屏漫游、任意縮放、疊加等多種操作，不受物理拼縫限制。

    2. 網絡信號顯示

    具有多網絡連接功能，能同時連接UNIX網絡和其他數據網絡，網絡中的工作站經以太網以數據方式通過多屏處理器，在大屏幕上實現任意縮放、跨屏、疊加等多種方式的顯示和調用。電信網管系統中UNIX平臺的計算機信號借助VTRON開發的VLink等軟件，通過X-Window顯示方式，實現組合屏作為UNIX系統的虛屏使用，Windows系列網絡操作系統的圖形桌面也可通過VLink以窗口形式顯示。實現操作人員在網絡工作站上完成對組合屏的控制。

    3. 視頻信息顯示（兼容各種制式PAL /NTSC /SECAM）

    電信應用的各種實時監控視頻信號通過視頻矩陣（選件）處理后于部分信號輸出到大屏幕，通過內置圖像處理器在大屏幕上做單屏、多屏、整屏等拼接的實時顯示。部分信號接入多屏處理器，實現視頻信號的任一路或多路以任意任意大小、任意位置實時顯示在組合屏上。

    4. 多種信號混合顯示方式：實現RGB信號、網絡信號、視頻信號同時在大屏幕上混合顯示。

四、成功案例：

    擁有二百多個項目的成功安裝實例，行業遍布眾多領域（詳見部分清單）。

    山西網通、廣州電信新網管、廣東省電信新網管、四川省郵政局、山西聯通公司、遼寧移動公司、中國聯通有限公司綜合網絡監控大廳、浙江移動通信有限責任公司、浙江省電信公司、浙江聯通公司、上海電信局、福建電信網管中心、廣東省郵政總局會議中心、廣東省移動局、上海電信局電視會議中心、廣東省移動通信局、海南省郵電管理局
