長線驅動器概念及用途

    工程中構建一個VGA信號傳輸、分配系統時，長距離傳輸是一個常見問題。 由于信號傳輸距離較遠，傳輸系統的參數及周圍電磁環境對信號質量產生的影響不容忽視，常見到的現象表現為：圖像模糊、變暗、 拖尾和重影，以及圖像顯示不穩定（如：跳動或黑屏等）等。

    造成模糊拖尾和變暗現象的原因從原理上可分為兩部分，一是信號在傳輸過程中的幅頻特性既帶寬不夠而引起的模糊和變暗；二是傳輸過程中的群延時特性造成的拖尾現象。幅頻特性，簡言之就是不同頻率分量與幅度衰減之間的關系，以1024*768分辨率為例，一般認為其帶寬在90~120MHz之間，所以我們關心100米100MHz的衰減情況。就矩陣切換器和分配器而言，本身均帶有一定的提升和驅動能力，滿足信號傳輸不是問題，但考慮到接插件的損耗，此部分的提升和驅動能力在傳輸系統設計和分析時不予考慮。目前造成模糊、變暗、拖尾現象的問題主要集中在傳輸的電纜上，因為傳輸中使用的電纜，就幅頻特性而言，其衰減呈反對數型。

    為了解決以上問題，信號傳輸設備類廠商研發出了的長線驅動器，長線驅動器型信號分配器屬長線傳輸型分配器，它可較好的解決（圖象信號（視頻、計算機VGA、高清電視HDTV）在因傳輸線過長等原因造成的信號損耗，如解決圖像模糊、變暗、拖尾、重影以及圖像顯示不穩定（跳動或黑屏）等現象的專用驅動設備。我們一般在電纜的起始端，加入長線驅動器，有意放大線路上被衰減的信號，使得整個信號頻段完全恢復原樣，從而消除拖尾現象。長線驅動器廣泛應用于大屏幕顯示、多媒體顯示控制、視頻會議、監控等需要高品質圖象顯示的工程中。可以提高復合視頻、Y/C色差分量視頻、RGB、RGBHV、YPbPr 、YCbCr分量視頻的傳輸距離和圖象質量。

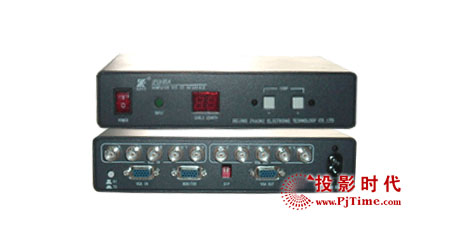

兆科IFU-105A長線驅動器

　　IFU-105A長線驅動器型信號分配器屬長線傳輸型分配器。輸入5BNC(RGBHV)或HD15針，輸出1為5BNC（RGBHV），輸出2為HD15針，監視口（MONITOR）HD15針。可以分離同步、復合同步、綠同步輸出。相比于其它品牌的產品，IFU-105A長線驅動器最大的特點是其傳輸距離可以自己調節，最大傳輸距離300米。可較好解決由于數據傳輸線過長等原因造成的輸出端設備（如投影機）顯示顏色失真，圖象、文字重影或拖尾等現象。

輸入接口： 1路5BNC（RGBHV）或HD15（VGA）
2個輸入端可互為環通輸出
輸出接口： 1路5BNC（RGBHV）
1路HD15（VGA）
監視輸出： 1路 HD15（VGA）
RGB模擬通道： 帶寬330MHz（－3db）
輸入阻抗75Ω或高阻,由阻抗開關設置
輸出阻抗75Ω
行場同步通道：輸入電平1－5Vp-p
輸出電平TTL
輸入阻抗75Ω或1KΩ(機內跳線設置)
輸出阻抗75Ω
復合同步 負極性
綠同步 負極性0.3V
傳輸距離： 75-3電纜最大傳輸距離300m，詳細傳輸距離設定見下表：

電纜長度（米） 10 20 30 40 50 60 70 80 90 100
開關設定 1 2 3 4 5 6 7 8 9 A
電纜長度（米）110 120 130 140 150
開關設定 B C D E F

對于75-2電纜,按上表數字的二分之一計算.75-5電纜按上表數字的2倍計算.

支持分辨率： 1600*1200
電源： 交流220V/50Hz
外形尺寸： 235×155×45mm
配件： VGA信號輸入線

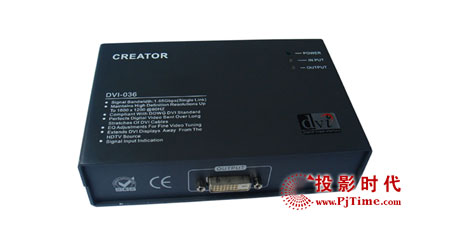

Creator　DVI-036長線驅動器

    Creator DVI-036長線驅動器是一款增強DVI信號的產品。在多媒體應用系統中，往往需要一個DVI顯示終端能在距DVI信號源有一個較大的應用范圍內顯示高清晰的畫質。但在DVI 1.0標準下,其最高的信號傳輸速率高達1650M Hz，有效應用范圍為5米，大大限制了源端與終端的距離。DVI-036長線驅動器產品專為解決這類工程問題而設計的，使源端與終端的有效應用距離達40多米（輸入傳輸距離最大可達36米；輸出傳輸距離最大可達7米）。支持最高分辨率高達1600×1200@60Hz；支持一路DVI信號輸入，一路DVI信號輸出；在設備工作時有信號指示燈，簡化了系統檢測　的時間，另外，該設備輸入支持Windows即插即用。

技術參數：
- 視頻信號帶寬:1.65Gpbs
- 輸入視頻信號電壓:1.2 volts p-p
- 輸入DDC信號電壓:5 volts p-p (TTL)
- 電源功耗:2 Watts (max.)
- 設備電源輸入:12VDC

CREATOT HDMI-040長線均衡器

CREATOT HDMI-040長線均衡器

    HDMI-040長線均衡器可將HDMI信號利用普通國產電纜傳輸，使源端與終端的有效應用距離達50多米,再現高清晰畫面。

    HDMI-040支持一路HDMI信號輸入，輸入均衡距離最大可達36米；一路HDMI信號輸出,輸出傳輸距離最大可達15米。可將具備HDMI接口的計算機或DVD機的音視頻信號通過HDMI-040長距離傳輸，高保真輸出高質量的音視頻信號，真正解決了系統中長距離傳輸的問題。此外，HDMI-040 支持HDTV最高分辨率高達1080P；支持色彩深度達到24bit，長距離傳輸也照樣展現令人震驚的前所未有的清晰畫面。

利國DVID-1*1L信號長距離傳輸驅動器

    利國DVID-1*1L一進一出DVI信號長距離傳輸驅動器，是用于DVI信號長距離傳輸的設備.它將DVI信號（DVI信號是將“R、G、B、H、V”信號數字化的新一種媒體信號）進行串并轉換，對信號進行整形后，再進行并串轉換。其可確保原始信號無失真地到達顯示設備。最遠傳輸距離可達20米，根據不同的傳輸距離，設備可以無限的連級使用，并且可以保證無損的傳輸信號。設備可24小時長年連續開機，操作簡單方便。

     產品特性：

支持1路DVI-D輸入和1路DVI-D輸出；
可復制后級設備的EDID參數到輸入口；
支持負載監測，能實時監測和顯示輸出通道是否連接有負載；
支持輸入信號監測，能實時監測和顯示當前各輸入通道是否有信號接入。

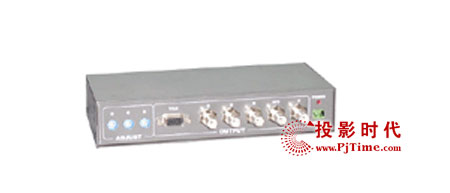

彩訊TMX9100 長線驅動器

　　彩訊TMX9100 長線驅動器是為工程應用設計的系列產品之一。采用同軸屏蔽線傳輸（彩訊采用雙絞線的傳輸的長線驅動器型號TMX9200）該設備主要用于解決因計算機信號長線傳輸引起的圖像拖尾現象；本設備具有兩個長線驅動口和一個不帶長線驅動的監視器接口，為方便工程使用，兩個長線驅動口分別采用BNC 接口和三排15 針D 型連接器孔型接口，監視器接口采用三排15 針D 型連接器孔型接口，輸入采用BNC 接口和三排15 針D 型連接器孔型接口兩種方式。本處所指的計算機信號包括R、G、B、H、V（三個模擬通道，兩個TTL 通道）的五路傳輸格式，如RGBHV、RGBS或RGsB信號，或多路復合視頻信號。最遠可以傳240M。

　　另外，為了方便工程應用，TMX9100 長線驅動器提供一個監視器接口和一個環出接口。監視器接口MONITOR 可直接連接到本地監視器。不必再進行其它操作。如果需要使用兩個本地監視器，可以把其中一個接到剩下的一個輸入作為環出使用的，比如輸入接VGA IN 時，RGB IN 可作為環出監視器接口使用。此時必須把RGB 開關按為高阻方式。

TMX9100驅動器

TMX9100主要特征

　　三組16級補償調整設置，更加迎合工程實際需求
　　可兼容最高達1600x1200的高質量的RGBHV計算機視頻信號傳輸
　　可兼容傳輸三路復合視頻、S-視頻、RGBS、RGsB、RGBs、YPbPr、YCbCr
　　H、V極性調整------同步信號反相功能

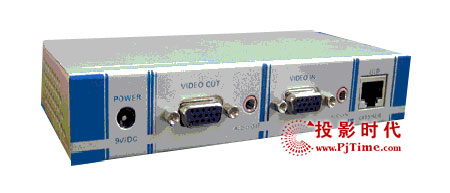

易控創新　ZY-VGAR300

　　北京易控創新科技有限公司生產的ZY-VGAR300接收器(VGA信號延長器、VGA信號長線驅動器)是VGA長距離傳輸的接收器，它與VGA發送器配合使用可傳輸VGA信號300米，它專為網絡平板顯示及大屏幕幕墻顯示廣告工程、工業自動化控制、醫療設備、安防監控、多媒體教學等顯示系統工程中高質量視頻信號長距離傳輸的需求而專業設計的集VGA信號轉換、分配、驅動、接收和還原功能為一身的信號傳輸系統。

　　ZY-VGAR300可以將VGA信號通過非屏蔽五類網線上平衡傳輸，以增強對共模噪聲及干擾信號的抑制，同時大幅度地節約線材成本并簡化了工程布線。采用專利技術將H和V信號編碼至RGB信號上加重處理后發送，僅利用CAT-5電纜的三對雙絞線完成VGA、SVGA、SXGA、XGA、SXGA的RGBHV信號的平衡編解碼，并采用遠距離高頻補償加重處理，帶寬高達350MHz。接收端采用業界獨有的平衡輸入信號緩沖、地電位隔離、可變增益放大、平衡/非平衡轉換、五段極點加權均衡補償、共模信號恢復、輸出增益調節、同頻信號解碼、高保真視頻分配等多級廣播級視頻信號處理技術，同時還具有連續的亮度和對比度控制，傳輸距離達到300米(1024*768/75Hz)，以滿足大型工程投影機、顯示器、TFT-LCD TV、PDP信號傳輸的需要。由于整個傳輸系統采用了加權零值拆分的平衡傳輸的專利技術，因此雙絞線在傳輸信號時不會對外造成EMI的干擾。此外，多出的一對雙絞線可以傳輸音頻信號。

安科特 視頻長線驅動器

　ANT-BT200

    根據長線驅動器的采用的傳輸線纜不同有兩種產品。一種是采用同軸屏蔽線傳輸的視頻長線驅動器，一種是采用雙絞線的傳輸長線驅動器設備。安科特 視頻長線驅動器ANT-BT200是一款采用同軸屏蔽線傳輸，具有兩個長線驅動口和一個不帶長線驅動的監視器接口，為方便工程使用，兩個長線驅動口分別采用BNC接口和三排D15針連接器孔型接口，監視器接口采用三排D15針連接器孔型接口，輸入采用BNC接口和三排D15針連接器孔型接口兩種方式（具有環出功能）。本處所指的計算機信號包括R、G、B、H、V（三個模擬通道，兩個TTL通道）的五路傳輸格式，如RGBHV、RGBS或RGsB信號，或多路復合視頻信號。

    視頻長線驅動器拓撲圖

視頻長線驅動器ANT-BT200主要特性：

    三組16級補償調整設置，更加迎合工程實際需求
    可兼容最高達1600x1200的高質量的RGBHV計算機視頻信號傳輸
    可兼容傳輸三路復合視頻、S-視頻、RGBS、RGsB、RGBs、YPbPr、YCbCr
    H、V極性調整------同步信號反相功能
    可享受廠家終身保修的承諾
