長線均衡器

    隨著技術進步，作為一種新興的技術、近來DVI、HDMI技術的應用越來越引起人們的重視。DVI技術是在液晶、等離子等數字化顯示技術日益普及的背景下產生，顯示設備采用DVI接口具有主要有以下兩大優點：一、速度快　DVI傳輸的是數字信號，數字圖像信息不需經過任何轉換，就會直接被傳送到顯示設畢，因此減少了數字→模擬→數字繁瑣的轉換過程，大大節省了時間，因此它的速度更快，有效消除拖影現象，而且使用DVI進行數據傳輸，信號沒有衰減，色彩更純凈，更逼真。二、畫面清晰　　計算機內部傳輸的是二進制的數字信號，使用VGA接口連接液晶顯示器的話就需要先把信號通過顯卡中的D/A（數字/模擬）轉換器轉變為R、G、B三原色信號和行、場同步信號，這些信號通過模擬信號線傳輸到液晶內部還需要相應的A/D（模擬/數字）轉換器將模擬信號再一次轉變成數字信號才能在液晶上顯示出圖像來。在上述的D/A、A/D轉換和信號傳輸過程中不可避免會出現信號的損失和受到擾，導致圖像出現失真甚至顯示錯誤，而DVI接口無需進行這些轉換，避免了信號的損失，使圖像的清晰度和細節表現力都得到了大大提高。DVI的優越性促使越來越多的顯示產品都加入了DVI接口，為了順利的實現各種設備的互連，DVI傳輸與轉換設備也應用而生。

    HDMI技術在家用等消費性電子及PC領域中的應用很多人都較為熟悉，但HDMI技術在多媒體應用系統等專業領域中的應用則人們相對陌生，事實上，HDMI技術在多媒體應用系統等專業領域中的應用相對要實現更大的效能，需要面對和解決更多技術性和實際性的問題，如：使HDMI源端能在較大范圍內顯示；需把模擬視頻信號及模擬音頻信號復合到HDMI信號輸出或把1路HDMI信號分別轉換DVI數字視頻、VGA模擬視頻信號，以及模擬立體聲輸出；需把多路HDMI信號同步或異步切換到一路HDMI信號輸出等等，下面以行業專業品牌CREATOR的一系列DVI、HDMI數字產品為例，為大家分析解決此類問題。

CREATOR DVI-036

    Creator DVI-036長線驅動器是一款增強DVI信號的產品。在多媒體應用系統中，往往需要一個DVI顯示終端能在距DVI信號源有一個較大的應用范圍內顯示高清晰的畫質。但在DVI 1.0標準下,其最高的信號傳輸速率高達1650M Hz，有效應用范圍為5米，大大限制了源端與終端的距離。DVI-036長線驅動器產品專為解決這類工程問題而設計的，使源端與終端的有效應用距離達40多米（輸入傳輸距離最大可達36米；輸出傳輸距離最大可達7米）。支持最高分辨率高達1600×1200@60Hz；支持一路DVI信號輸入，一路DVI信號輸出；在設備工作時有信號指示燈，簡化了系統檢測　的時間，另外，該設備輸入支持Windows即插即用。

DVI-036長線驅動器

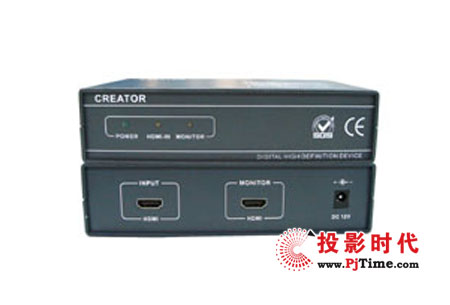

HDMI-040長線均衡器

　　HDMI-040長線均衡器可將HDMI信號利用普通國產電纜傳輸，使源端與終端的有效應用距離達50多米,再現高清晰畫面。

　　HDMI-040支持一路HDMI信號輸入，輸入均衡距離最大可達36米；一路HDMI信號輸出, 輸出傳輸距離最大可達15米。可將具備HDMI接口的計算機或DVD機的音視頻信號通過HDMI-040長距離傳輸，高保真輸出高質量的音視頻信號，真正解決了系統中長距離傳輸的問題。此外，HDMI-040 支持HDTV最高分辨率高達1080P；支持色彩深度達到24bit，長距離傳輸也照樣展現令人震驚的前所未有的清晰畫面。

HDMI-260/270轉換器

HDMI-260轉換器

　　HDMI-260轉換器的推出，為需要把模擬RGBHV信號或數字DVI視頻信號，以及模擬音頻信號復合到數字系統中的多媒體應用工程提供了可能。它可以使整個多媒體系統實現全數字化。

　　該設備支持把1路模擬的RGBHV或1路數字DVI信號，以及1路模擬音頻立體聲信號復合到1路HDMI信號中，同時，HDMI輸出傳輸距離最大可達15米；長距離傳輸也不成問題。此外，HDMI-260還具備信號輸入指示，更好的判斷系統信號出現的問題。

　　支持按鍵調節參數，當視頻輸入為模擬VGA信號時，支持采樣頻率、相位及圖像水平、垂直位置調節，支持像素時鐘頻率為24M Hz～165M Hz，采樣頻率高達192K，給現場維護帶來極大的方便。此設備支持信號標準高達1600×1200@60Hz；支持模擬立體聲音頻輸入；每通道帶寬為20Hz～20KHz。

HDMI-270轉換器

　　HDMI-270轉換器的推出，為需要把HDMI信號轉換為模擬、數字顯示及模擬音頻輸出的多媒體應用工程提供了可能。HDMI-270轉換器能夠把HDMI信號轉換為1路DVI數字視頻、1路VGA(RGBHV紅綠藍行場)模擬視頻信號，以及1路高保真模擬立體聲輸出。此設備并同時支持1路HDMI信號輸出。

　　如系統中使用HDMI-270轉換器，可以實現不全部使用具有HDMI的設備，照樣可以輸出由HDMI信號轉換出的高清視頻：優質、清晰、高達1080p的HDTV分辨率；1920x1200@60Hz的計算機分辨率，及通透、清晰的立體聲，既能提高系統的質量，又能降低系統成本。

　　該設備支持一路HDMI信號輸入, 輸入均衡距離最大可達15米。支持1路HDMI信號輸出,采用HDMI-A端子輸出，輸出傳輸距離最大可達15米。支持1路DVI-D全數字視頻端子輸出。提供1路VGA模擬視頻端子輸出。具備1路高保真模擬立體聲音頻端子輸出。

快捷DVI/VGA 240轉換器

　　快捷DVI/VGA 240轉換器就是專為解決這類工程問題而設計的，該設備能夠把DVI信號轉換為RGBHV（紅綠藍行場）、RGBS（紅綠藍+復合同步）或RGsB（紅綠藍，同步在綠路）的格式信號。也可用來把高分辨率和刷新率的DVI信號轉換為適合模擬顯示器顯示的RGBHV、RGBS或RGsB格式信號。

　　在實際工程應用中，從提高系統質量來看，整個系統全部采用數字化是一個很不錯的辦法。但是整個系統的成本將十分昂貴。為了既能提高系統的質量，又能降低系統成本，可以在系統中使用DVI信號來進行傳輸和處理。通過本設備把DVI信號轉換為模擬RGBHV、RGBS或RGsB的格式信號，再送模擬顯示器進行顯示。

VGA/DVI-250轉換器

　　除VGA/DVI-240外，快捷公司還有一款型號為VGA/DVI-250的轉換器，該產品主要針對工程應用系統中，全部采用數字化與成本昂貴之間的矛盾設計。隨著數字技術的發展和推廣，大部分中高檔的信號處理和顯示設備都具有可視化數字信號接口（DVI口），這為實施數字化工程提供了可能。但是由于諸多因素的限制，即使采用了數字化系統，也有很多場合需要把模擬計算機顯示器用的模擬信號送入數字系統中，VGA/DVI-250轉換器是為解決這一問題而設計的產品。該設備可以把模擬的RGBHV或RGsB信號轉換為DVI信號。為了方便工程應用，VGA/DVI-250還具有一個數字信號輸出口中任意選擇一個進行輸出。

HDMI/DVI切換器

DVI-4*1切換器

    在多媒體應用系統中，往往需要一個數字顯示終端能在多個DVI信號源之間切換顯示畫面。在DVI1.0標準下,其最高的信號傳輸速率高達1650MHz。如果為每一DVI信號源配置一顯示終端，這樣既增加了系統成本，又大大降低了系統的可靠性。DVI4X1切換器產品專為解決這類工程問題而設計的。該設備支持四路DVI信號輸入，一路DVI信號輸出。支持RS－232，紅外，及按鍵切換控制。本設備與DVI-S4配合使用，還可以實現DVI4X4的切換分配器。

HDMI-0401切換器

　　HDMI-0401是一款高性能的HDMI信號切換器，它能實現一個數字顯示終端在多個HDMI信號源之間的切換顯示畫面及聲音。

　　該設備支持四路HDMI信號輸入，輸入均衡距離最大可達15米有效應用范圍；一路HDMI信號輸出，輸出傳輸距離最大可達15米有效應用范圍，支持HDTV最高分辨率高達1080P。支持RS－232，可連接其它控制設備或計算機，支持計算機最高分辨率高達1920×1200@60Hz。支持RS－232，紅外，按鍵多種切換控制方式。本設備與HDMI-S4配合使用，還可以實現HDMI 4X4的切換分配器。

DVI0808矩陣切換器

    DVI0808矩陣切換器，是一款高性能的電腦信號和音頻信號專業切換設備，用于多個電腦信號和音頻信號輸入輸出交叉切換，提供獨立的DVI和音頻平衡/非平衡輸入、輸出端子，每路DVI分量信號和音頻信號單獨傳輸，單獨切換，使信號傳輸衰減降至最低，圖像和聲音信號能高保真輸出。

    DVI0808矩陣主要應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等要求極高清晰度的場合。本產品帶有斷電現場保護、LCD液晶顯示、音視頻同步或分離切換等功能，帶輸入前端精確自適應補償，將最大的輸入距離延長至36米，支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有有效的信號接入, 支持負載接入狀態監測，能實時監測和顯示輸出通道是否連接有負載, 帶有8路音頻輸入端口，8路音頻輸出端口，并具備RS232通訊接口，可以方便與個人電腦、遙控系統或各種遠端控制設備配合使用。

    產品特性：

1.支持8路DVI信號輸入,8路DVI信號輸出;
2.支持輸入前端精確自適應補償，將最大的輸入距離延長至36米;
3.支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有效的信號接入;
4.支持負載接入狀態監測，能實時監測和顯示輸出通道是否連接有負載;
5.具備RS232通訊接口。

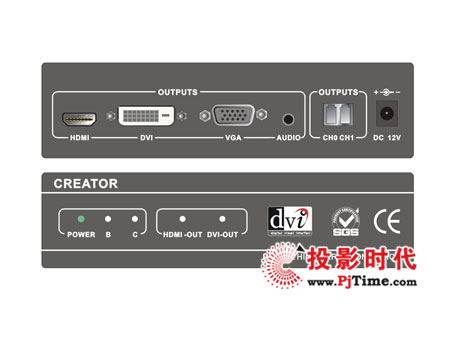

HDMI/DVI/VGA-F600R光纖收發器

HDMI/DVI/VGA-F600R光纖接收器

    在多媒體應用系統中，往往需要把HDMI、DVI或VGA信號源輸送遠處進行處理。但使用普通的電纜長距離傳輸,總會出現輸出信號易受干擾, 使得信號損失嚴重,顯示出來的圖像會出現模糊、拖尾、分色等現象以及易發生短路、長時間使用不安全等等問題。使用HDMI/DVI/VGA-F600R光纖接收器與HDMI-F600T、DVI-F600T或VGA-F600T光纖發送器組合可解決此類問題。同時, 此組合完全使用光纖傳輸，由于光纖傳輸具有衰減小、頻帶寬、抗干擾性強、安全性能高、體積小、重量輕等優點，所以在長距離傳輸和特殊環境等方面具有無法比擬的優勢。此外HDMI/DVI/VGA-F600R采用HDMI接口, 只靠一條 HDMI線接駁HDTV，就能同時欣賞到1080P清晰細膩的畫面，以及高達192K采樣率，8聲道的高保真影院立體聲。HDMI設備在多媒體系統中應用，即節省施工成本及走線復雜性，又能保證高質量的目標變為可能。

    HDMI/DVI/VGA-F600R光纖接收器與HDMI-F600T、DVI-F600T或VGA-F600T光纖發送器組合使用，不但可實現HDMI、DVI、VGA信號傳送，還可以實現HDMI、DVI、VGA信號的相互轉換。

DVI-F600T光纖發送器

    DVI-F600T光纖發送器與HDMI/DVI/VGA-F600R光纖接收器配合使用，可實現經DVI-F600T光纖發送器把DVI數字視頻信號經光纜長距離發送給遠端的HDMI/DVI/VGA-F600R光纖接收器接收信號,同時,輸出一路HDMI音視頻信號,一路DVI全數字視頻信號,一路VGA模擬視頻信號及一路模擬立體聲信號， 高保真輸出“原裝”的音視頻信號。

DVI/HDMI-S4分配器

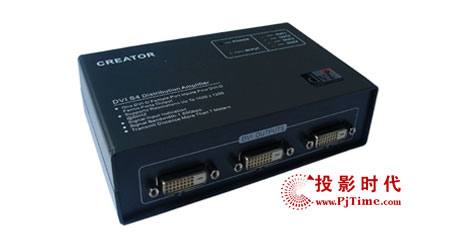

DVI-S4分配器

    在多媒體應用系統中，往往需要四個數字顯示終端顯示同一DVI信號源的畫面。在DVI1.0標準下,其最高的信號傳輸速率高達1650M Hz,有效應用距離為5米。如果為每一顯示終端配置一個DVI信號源，這樣既增加了系統成本，又大大降低了系統的可靠性。

    DVI－S4切換放大器產品專為解決這類工程問題而設計的。該設備支持一路DVI信號輸入，四路DVI信號輸出。本設備與DVI 4X1配合使用，還可以實現DVI 4X4的切換分配器。

DVI－S4

HDMI-S4分配器

    在多媒體應用系統中，往往需要四個HDTV數字顯示終端顯示同一HDMI信號源的畫面。在HDMI1.2a標準下,其最高的信號傳輸速率高達1.65Gbps。如果為每一顯示終端配置一個HDMI信號源，這樣既增加了系統成本，又大大降低了系統的可靠性。

    HDMI-S4分配放大器產品專為解決這類工程問題而設計的。該設備支持一路HDMI信號輸入，四路HDMI信號輸出。
