系統概述

    中國海洋石油總公司(以下簡稱中海油)是中國第三大國家石油公司，負責在中國海域?qū)ν夂献鏖_采海洋石油及天然氣資源，是中國最大的海上油氣生產商。

    為了能更快速、更經濟地找到更多的中國海洋石油總公司三維可視化研究中心油氣田，中海油公司決定建立國際一流的三維可視化研究中心，安裝地點選擇在渤海油田。經過對國內外同行業應用系統廣泛的調研和考察，該項目于2005年底正式啟動，2006年9月系統正式投入應用。該項目的總集成商為國際著名的石油天然氣行業服務企業斯倫貝謝公司，Barco提供顯示系統部分的集成。

    應用三維可視化系統進行石油天然氣領域的研究和分析在國際上同行業中已經比較普及。科研人員利用三維可視化系統工具對前端采集的大量現場數據進行可視化分析，在高度沉浸感的環境中，研究人員可以對數據體和屬性直觀地進行操作，能極大地提高決策工作的效率，節省勘探成本和時間，提高企業的競爭能力。該系統是國內第一套多通道柱面無縫拼接背投系統，圖像規格在同類系統中為世界第一。

效果拍攝

Barco三通道背投柱面顯示系統

    通過分析和比較，用戶最后選擇了采用Infitec+技術的背投柱面顯示系統，主要原因：

    Infitec+立體技術是目前最先進的立體技術，綜合了主動立體和被動立體技術的優點。無論人的舒適感還是立體圖象質量都得到了極大程度的提高。背投系統環境下操作人員可以在屏幕前近距離協同工作，避免了正投系統無法避免的光線遮擋和環境光亮度對應用的較大影響；避免設備本身噪音對人的影響等。
柱面屏幕能增加水平視場角度，帶來更高的沉浸感。

    Barco在此顯示系統項目中提供的是“一站式”服務。從系統分析、光路設計、機械設計、項目管理到安裝維護全部由Barco負責。系統采用6臺經過系統優化過的Galaxy投影機、系統集成選項、系統長期維護必須的硬件和軟件工具等。系統還提供了多種信息顯示功能，多個計算機或視頻圖象可以跨通道任意移動和縮放。

    Barco系統的主要特點是根據應用特點定制。系統中各投影機內部都配置亮度傳感器和控制電路，通過物理互聯的閉環方式自動控制亮度輸出一致性；同一系統中的投影機能通過相互通訊自動動態調節顏色一致性；為避免暗場景情況下的融合區亮帶現象，Barco提供了專門的光學融合片，等等。

系統參數

    • 圖象高度2380mm
    • 屏幕開始高度400mm
    •半徑5000mm
    • 屏幕弧度95度
    • 圖象弦長7520mm

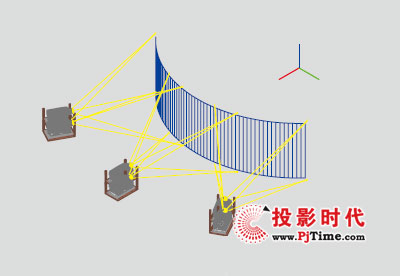

系統結構圖

-------------------------------------
