電子白板電磁感應技術分析

    交互式電子白板產品伴隨多媒體教學形式的興起逐漸走進高校及中小學教室，尤其是中小學應用電子白板輔助教學的案例已越來越多，電子白板產品已成為溝通傳統教學方式與現代化多媒體教學儀器最佳的橋梁。

  　電子白板原理是通過投影機將計算機的顯示內容投射到電子白板上，當利用相關軟件和感應筆直接在電子白板上操作或書寫時，反饋到計算機中并迅速通過投影機投射到電子白板上，從而實現各種應用操作。從硬件原理上來說，交互式電子白板融合了大屏幕投影技術、精確定位的測試技術等。在現階段國際、國內市場上，有多種技術可以實現電子白板精確定位，具有代表性的是電磁感應、紅外線、電阻、超聲波、CCD等技術。每種技術都有不同的特點和優勢，并在電子白板市場上占有一定的份額。

　　其中電磁感應式的工作原理是：電磁波是可以通過空氣和絕緣物體進行傳播，電磁感應式是采用一支可以發射電磁波的筆，水平垂直兩個方向排列的接收線圈膜組成，膜的大小與顯示區域相同。定位原理是，發射電磁波的筆按間歇方式發射電磁波，當筆靠近接收線圈的膜時，線圈上會感應到筆發射的電磁波。離筆最近的線圈組感應到的電動勢越高，根據水平方向和垂直方向感應到的電動勢，通過計算可以獲得筆所在的X、Y坐標位置。　　

　　電磁感應式技術的優劣勢分析：

　　優勢：

　　1、定位相對準確

　　2、書寫過程中有壓感，即根據書寫的輕重不同，筆跡的粗細會不同

　　3、顯示區域的均勻度較好

　　劣勢：

　　1、必須使用專用筆才能書寫，不能做觸摸操作。不方便教學管理。

　　2、反應速度不夠快，即書寫的筆過去之后筆跡才出現

　　3、怕劃傷，一旦中間出現劃傷整塊板就可能不能用了

　　4、難以實現超大面積的版面制作

　　電磁感應式電子白板代表產品：

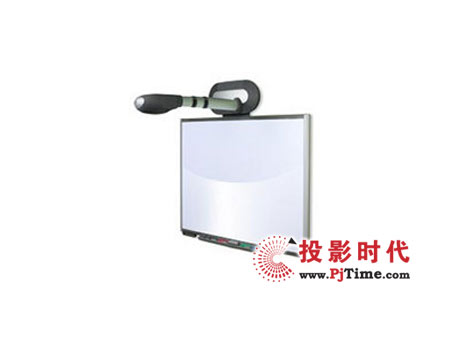

SMART交互式電子白板SB680i

SMART  交互式電子白板SB680i

　　SMART  SB680i交互式電子白板，它是SMART 600系列產品中最大的一款4：3白板，其對角線長度為77英寸，足以滿足一般的教學需要。SB680i的特別之處在于除了白板外，還搭配了一款特別定制的Unifi超短焦投影機，使用時投影機懸掛在白板上放，最大限度地減少了陰影的干擾，同時Unifi超短焦鏡頭的四邊矯正性能特別優異，可以在不足1米 5的距離上投影出無失真的77英寸矩形畫面。

    SB680i白板采用SMART專利壓感技術，在靈敏度方面原超同類產品，使繪圖和寫字流暢犀利，尤其是連續曲線的表現非常平滑，這在同類產品中是獨一無二的。同時，SB680i電子白版表面采用耐磨的材料，絕少因為外物的撞擊而損壞。SB680i型電子白板的附件包括4種顏色的壓感筆槽，同時附帶一個實體板擦，使用非常方便。

    SB680i白板實現互動功能的核心是SMART ScratchPad軟件，該軟件專門為教師設計，在脫離電腦的情況下也能輕松使用。ScratchPad附帶的8000多個按不同學科分類的圖片、 Flash和視頻資料，為教師備課提供了豐富的參考素材。白板的記錄和存儲功能，讓學生們可以更集中的關注課堂內容，而不需要為做筆記分神，課件更可以打印或發送給每一個人。

巨龍科教160寸超大屏幕交互式電子白板

　　巨龍科教－－IPBoard交互式電子白板，是近年來全球教育信息化產業最擁有革命性意義的高新技術產品。同時，IP Board是巨龍科教推出的國內第一塊采用國際領先的電磁感應技術、擁有完全自主知識產權的交互電子白板產品，采用了電磁波三相定位、電子筆軌跡捕捉算法、圖形反走樣技術、曲線擬合技術、邊緣平滑技術等多項創新技術，先后取得了CE、C-Tick認證證書，獲得了通往歐美、澳洲等市場的通行證，批量出口歐美和亞太等37個國家和地區，深受業內廣大用戶的推崇和歡迎。

　　為了提升交互式白板的應用范圍，巨龍科教開發了大到160寸的超大屏幕交互式電子白板，該電子白板解決超大尺寸顯示屏的交互操作和書寫問題，它可在交互區域進行頁面書寫并進行全屏顯示，也可以實現分屏顯示多頁，延長了內容在交互白板上的顯示時間，有利于信息的回顧。

　　巨龍科教超大屏幕交互式電子白板可以輕松實現現代化教學、會議、培訓及演示；實現在白板上書寫、在電子文檔上標注、在白板上遠距離操作電腦等功能；可以隨時翻頁、創建新頁、保存、打印、書寫過程回放、毛筆字、探照燈等強大功能；提供常用的標注模板，學科符號輸入、繪圖工具等強大的輔助工具；同時實現網絡共享、實時數據傳輸、實時同步教學等強大的網絡教學、網絡會議功能。　　

　　它與電腦相連使用，構建了一個課堂教與學的協作環境，利于教師導學助學，利于學生發揮學習主體作用；可以借助課件將一些教學難點充分表展示出來，幫助學生理解；有效組織教學內容，提高課堂效率，幫助學生回顧記憶。學生表現出更多的參與協作、活力和凝聚力，充分調動了學生的學習興趣，提高了注意力。

天士博TB-680數碼互動白板

　　TB-680數碼互動白板是天士博公司06年發布的一款主打產品，它采用特殊聚脂材料制成，具備更好的環境適應性，抗沖擊、抗劃傷、抗腐蝕，不反光，能適應更寬的溫度范圍。

　　TB-680硬件上采用先進的電磁感應技術，定位精準，靈敏度高。在繼承了原有產品的所有功能優勢基礎上，TB-680同時還采用了更為精確的數字墨水技術，筆跡清晰、圓潤、平滑，與實際手寫筆跡完全一致。TRACEBoard軟件具有良好的兼容性可以適應多種操作系統，使設備獲得更穩定的應用環境。

　　TB-680支持對文字、圖形、圖片、手寫體、音樂、視頻、動畫等各種元素和格式的編輯操作。具有任意性和擴充性的浮動工具欄設計，適用不同操作習慣，可以方便地實現放大鏡、拉幕、聚光燈、屏幕捕獲等各種功能。

昌大藍天LTBOARD交互式電子白板

昌大藍天LTBOARD交互式電子白板

    產品型號：LT-9000F 產品規格：77英寸/1567X1240X43

    昌大藍天LTBOARD交互式電子白板采用可靠的電磁感應、數碼定位等尖端技術和獨特工藝。表面材料低反光、耐磨損、聚焦準確、投影效果極佳。電子屏板具有超大工作區域，板面采用高亮度、低反光率高檔材料，完全可以代替投影機幕布。

軟件特點：

1.  驅動程序與應用軟件分離。
2.  三種模式：控制模式、繪圖模式、注解模式。
3.  多種背景顏色（替代了白板與黑板的概念）。
4.  提供用戶的個性化設置。

■產品功能

1.互動功能：通過與電腦、投影機組成交互式演示系統，配套電子筆完全代替鼠
標，直接操控電腦。電腦的一切操作均可在電子白板上實現并同步顯示，在電子
白板上的操作也均可在電腦上同步顯示，并可存儲。

2.書寫功能：利用電子筆在電子白板上隨意書寫、標注、任意擦除，更有普通筆、  毛筆、熒光筆、排筆四種書寫、標注的筆形選擇，可隨意調整筆的粗細和顏色，以及顏色的透明度。

3.手寫識別：利用手寫識別輸入軟件或軟鍵盤，即可在電子白板上實現標準的中英文輸入，并可對文本進行編輯。

4.編輯功能：可以對每一個對象進行后編輯，包括復制、粘貼、刪除、組合、 鎖
定、圖層調整、平移、縮放、旋轉等。

5.文檔操作功能：可直接打開Office文檔及PDF文檔，可對文檔直接進行注解和修改，并可保存為Word、PowerPoint或btx格式。

6.回放功能：所有書寫和標注的過程可自動記錄、回放、存儲、打印和發送電子郵件。支持頁面回放功能。

7.屏幕幕布：實現上下、左右拉幕，對屏幕上的內容進行遮蔽，留出有針對性的信息供演示，方便教學課件的演示。

8.放大鏡：可以隨意將選定區域進行放大或縮小，對重點看的更清楚,有助于改善相互交流的效果。

9.探照燈：對需要突出的內容做重點顯示，同時屏蔽其他內容。

10.噴桶工具：可以對頁面上任何不規則封閉區域進行填充，填充顏色作為一個獨立對象。

11.多媒體功能：支持把屏幕上的操作和使用者的聲音錄制下來，保存成AVI文件。

12.超強的畫圖功能：能增添多種幾何圖形繪畫及顏色填充，提供多種幾何圖形、直線類型，并可隨意改變線形、線寬、顏色、透明度等。

13.鏈接功能：支持文本的超鏈接，以便鏈接到其它頁面或應用程序，可以使用超鏈接添加聲音和視頻文件。

14.照相機功能：可以隨意捕捉電腦屏幕顯示的全部或局部畫面，并且可復制到當前操作頁面、圖庫、剪貼板、可隨時調用。

15.庫功能：開放式的圖庫管理中心、模板管理中心、頁面管理中心，可自由插入圖片、課件、模板。廣泛包括各種支持教學、跨科目領域的數據，以及常用的背景庫、圖庫、鏈接庫等，內容非常豐富，涉及領域非常廣，其內容可任意添加或刪除、導出及分支導入。

16.導入導出功能：可以將記錄內容導出為常用的圖片和網頁，可將頁面上的各個對象存儲到圖庫，并隨時提取出來；可將圖庫導出為一個文件，并可以在其它位置導入圖庫。

17.網絡功能：可以直接進行網絡互聯，支持多路連接，實現繪畫內容、操作、視頻、音頻、屏幕等資源共享。實現網絡教學和遠程教學。

18.個性化設置：可以根據個人喜好設置浮動工具條按鈕、書寫背景、常用畫筆、常用插入文本、屏幕幕布的默認圖片等。

提供多種書寫界面（黑板，白板）供演講者選擇

■外部軟件接口

用戶可以把常用的軟件（如手寫識別、錄音錄像、錄屏等）加載到菜單項里，方便用戶調用軟。

文本內容可以與其他的編輯軟件進行相互的復制與粘貼；

■頁面克隆功能

允許用戶克隆頁面副本；

拖放預覽區域的預覽頁面可以調整頁面的排列順序，預覽頁面支持任意拖放；

頁面可以隨意移動，頁面拖放到圖庫中可保存為圖庫模板，方便重復使用；

可按比例或任意縮放對象；

同方育龍EI1078電子白板

　　同方育龍電子白板EI1078 基于電磁感應技術而推出的針對各行業用戶的新一代產品。它采用了全新的材料和最新的處理技術，具有更好的兼容性。

同方育龍EI1078電子白板 產品特點

　　1、采用可靠的電磁感應、數碼定位等尖端技術和獨特工藝，將電子白板連接電腦和投影機，在功能強大的白板軟件支持下，構造巨大的交互式協作演示講解環境。
　　2、電子筆可以代替鼠標控制電腦主機任何程序的操作，并可利用電子筆直接標注、修改、擦除、保存、回放和保存文件。
　　3、跟蹤精度高、響應速度快，操作靈敏。采用先進的處理算法，使白板響應速度和操作靈敏度趕超壓感式白板，并遠遠超出紅外+超聲波白板。書寫流暢。
　　4、高精度定位：分辨率高，可以在白板上寫出精細的漢字、英文、數字或者畫出精細的線條。
　　5、完備的軟件功能，具備局部放大、局部編輯、探照燈、回放等功能，個性化模板并可以不斷升級擴充。
　　6、特別開發美化書寫算法技術，極強書法效果，更加適合漢字書寫。
　　7、采用原裝堅固的特殊材料和獨特的工藝，低反光、耐磨損、抗腐蝕、聚焦準確、投影效果極佳、長時間觀看不疲勞。板面壽命長，可承受筆尖一千萬次不規則劃寫。
　　8、采用自主知識產權和專有傳感器生產工藝，有效降低成本。

同方育龍EI1078電子白板 技術參數
