地面數字電視技術解析

前言：

    早在去年國家廣電總局就對外宣布將在北京奧運會期間提供數字高清信號轉播，屆時擁有接收設備的家庭就可以收看到數字高清電視節目。隨著高清平板電視價格的下降，越來越多的消費者在更換電視的時候考慮數字高清電視。但并不是擁有了數字高清電視機就可以收看到數字電視節目，還需要數字信號源的支持，而接收數字電視的方式也是多種多樣，這篇文章就為您簡單介紹一下數字電視信號的播放和接收技術，希望能對您的使用帶來幫助。

地面數字電視

    地面數字電視是目前最可能率先普及的數字電視傳輸方式，已經有幾個平板電視生產廠家在產品中加入了接收地面數字電視的模塊，使用者只需購買帶有地面數字電視功能的電視機就可以收看，無需其它附加設備。以前購買的不支持此功能的平板電視也可以通過購買機頂盒的方式來實現接收地面數字高清電視的目的。

高清地面數字電視一體機

    數字地面廣播在中國較多采用的是地面廣播傳輸標準，類似早年的無線電視，簡單說是由電視臺的電視塔發射信號，然后覆蓋一定的城市范圍。現在公交車上配置的液晶電視播放的節目源就是基于此種方式傳輸，這種傳輸方式在城市中比較好普及。

地面數字電視傳輸方式示意圖

    目前我國地面數字電視采用DMB-T/H傳輸作為強制標準，具體方法如上圖所示，由廣播中心將信號傳輸給各個發射站，再發射站發送地面數字電視信號，具備接收裝置的移動單位和個人用戶就可以接收到地面數字廣播了，與有線電視未普及前接收模擬信號的方法類似。特別要說明的是如果選用的是地面數字機頂盒的話還是需要架設天線來接收。

地面數字電視機頂盒

    由于地面數字電視信號傳輸方式的制約，這種方式需要在傳輸沿途隔一段距離設立一個發射站來保證信號的強度，在偏遠地區并不適用。目前地面數字電視還處于試播階段，只有CCTV高清一個頻道。不過在清晰度和信號強度方面非常理想（北京地區）。

CCTV高清頻道效果實拍

有線數字電視技術解析

有線數字電視技術解析

    “有線電視”我們再熟悉不過了，這種通過一根白色射頻線連接電視機的電視信號接收方式已經存在了十幾年，目前90%以上的城市居民通過有線傳輸的方式收看電視信號。第一批更換的機頂盒也沿用了這種連接方法，只是將“白線”從過去的直連電視改為先連接機頂盒，再由機頂盒通過分量或AV線轉接到電視機上。

有線數字電視傳輸方式示意圖

    上面我們說到地面數字電視傳輸是將要普及的數字電視實現方式，而有線數字電視是實現最為簡便也是成本最低廉的一種方式，可以利用現有的有線電視傳輸網絡進行傳輸，只需在接收端配置一臺接收機頂盒就可以收看，省去了用戶自行架設天線的麻煩。

有線數字電視部分數字高清電視頻道

    這里要糾正一個大多數用戶在概念上的錯誤，并不是使用了配發的機頂盒后所收到的節目都是高清電視，原來采用有線方式傳輸的電視節目仍然屬于模擬信號，而上圖所示的頻道為高清數字電視。目前這些頻道試播期內免費接看，在正式劃分數字高清電視后預計會收取相應的費用才能收看到。


有線數字電視機頂盒及連接方式

    普通的有線數字電視機頂盒的連接非常簡單，將原有的有線電視射頻線連接到機頂盒后，機頂盒將視頻與音頻信號分離解碼后分別以輸入到電視機。目前免費配送的機頂盒傳輸視頻信號采用AV線方式，圖像質量較差。單獨購買的機頂盒帶有分量色差或者HDMI高清輸出的接口，圖像質量很好。

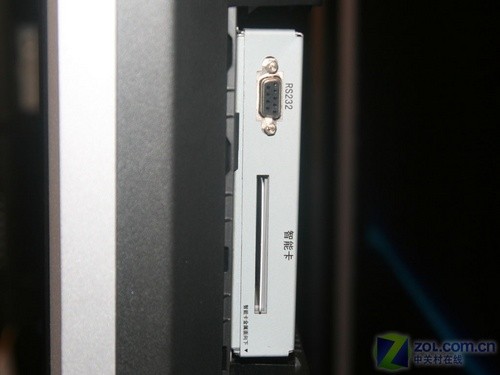

CA卡有線數字機頂盒

    上圖所示機頂盒帶有CA卡插卡槽，除了接收數字電視信號的功能之外，還可以實現點播節目服務，天氣預報、互相發短信和郵件、將來用戶可以通過數字電視的服務繳納水電費、煤氣費等。也可以直接通過電視機購物，從而足不出戶就能夠挑選到自己喜歡的東西，取代部分互聯網服務的功能。

衛星數字電視技術解析

衛星數字電視技術解析

    2008年6月9日20時15分，中星九號在西昌衛星中心成功發射升空。中星九號的一個主要功能就是承載衛星數字電視的傳輸，使我國在地面數字電視和有線數字電視方式之外又有了一個新的選擇——衛星數字電視。中星九號傳輸數字電視信號將采用不加密方式，用戶只需在電視終端配備衛星電視接收裝置就可以免費收看到數字電視節目。

“中星九號”發射瞬間

    1995年，歐洲和非洲開始了衛星數字電視革命，到1997年底，世界大多數地區已經可以收看到150個頻道的數字電視；在歐洲，收看的頻道總數可能超過500個。衛星傳播數字電視信號的方式最大的好處就在于覆蓋面積大而且不會受到山脈、海洋、湖泊的阻隔，在地面無需設置基站等設施，特別適合我國幅員遼闊的特點。

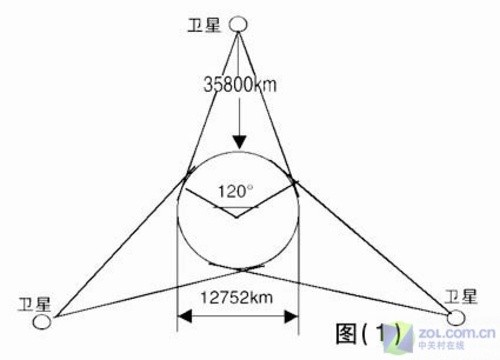

衛星數字電視傳輸方式示意圖

    衛星電視傳輸是在衛星通信的基礎上發展起來的，它是在地球赤道上空35800KM處靜止衛星上，裝載轉發器和天線系統向地面轉發廣播電視信號，直接進行大面積廣播電視覆蓋的一項技術。而中星九號的上天則滿足了衛星數字電視傳輸對衛星的要求。

衛星數字電視接收裝置

    其實衛星電視離我們并不遙遠，在我國較偏遠的地區大都采取是衛星信號接收器來收看電視，所謂衛星信號接收器就是我們俗稱的“鍋”。連接完畢后將控制接收的電視盒調整到相應的頻段后就可以收看衛星傳輸的數字信號了。在中星九號發射之前，國家對衛星信號接收的控制比較嚴格，私自設置衛星信號接收裝置是違法行為。但是在不久的將來衛星數字電視很有可能作為一種新興的數字電視傳輸方式走進千家萬戶。

寫在最后

    現在銷售的所有平板電視都是“數字高清電視”，清晰度達到了播放高清電視的要求，但是長期困擾消費者的是節目源問題，花高價買到的平板電視回到家后清晰度與CRT顯像管電視差別不大，而且還出現了16：9的平板電視顯示4：3畫面時的變形問題。今天介紹的三種數字信號傳輸方式實現后將徹底解決這些問題，并且真正可以做到覆蓋全國。雖然數字傳輸電視信號在我國還處于起步階段，特別是高清電視頻道較少，但是相信通過各方的努力將很快追趕上國際先進水平，我們離數字高清時代其實已經很近很近了，您要做的就是準備好一臺高清電視機等待欣賞。
