高速嵌入式視頻系統中SDRAM時序控制分析

來源：投影時代　更新日期：2008-06-21 作者：佚名

年度評選盛典獲獎揭曉 Infocomm China 深入報道年度商顯市場最大的看點何在

在高速數字視頻系統應用中，使用大容量存儲器實現數據緩存是一個必不可少的環節。SDRAM就是經常用到的一種存儲器。

　　但是，在主芯片與SDRAM之間產生的時序抖動問題阻礙了產品的大規模生產。在數字電視接收機的生產實際應用中，不同廠家的PCB板布線、PCB材料和時鐘頻率的不同，及SDRAM型號和器件一致性不同等原因，都會帶來解碼主芯片與SDRAM間訪問時序的抖動問題。

　　本文利用C-NOVA公司數字電視MPEG-2解碼芯片AVIA9700內置的SDRAM控制器所提供的時序補償機制，設計了一個方便使用的內存時序測試軟件工具，利用這個工具，開發測試人員可在以AVIA9700為解碼器的數字電視接收機設計和生產中進行快速診斷，并解決SDRAM的時序問題。

　　數字電視系統

　　SDRAM時序控制

　　AVIA9700內集成了一個SDRAM控制器，該控制器提供一套完整的SDRAM接口。AVIA9700與SDRAM接口中的控制線、地址線和數據線都同步在MCLK時鐘上。圖1是用兩片16位SDRAM組合形成32位數據線的典型連接示意圖。

圖1 SDRAM與AVIA9700典型鏈接示意圖

　　SDRAM控制線

　　正確讀寫時序條件

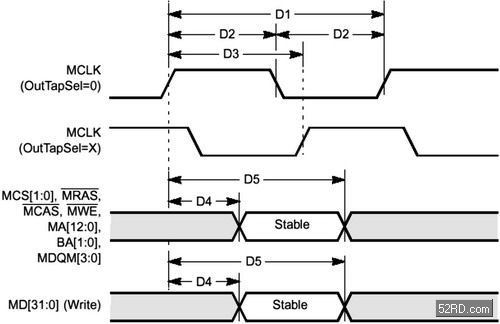

　　AVIA9700解碼芯片訪問SDRAM的時序如圖2所示。

圖2 AVIA9700訪問SDRAM時序示意圖

　　要正確訪問SDRAM，建立時間和保持時間很關鍵。建立時間在觸發器采樣之前，在這段時間，數據必須保持有效的時間，否則會產生setup violation；保持時間在解發器開始采樣之后，數據必須保持有效的時間，否則會產生hold violation。因此，要正確讀寫SDRAM的時序條件，需要滿足以下兩個公式：

　　SDRAM_Setup_time_min < T_cycle-control_signal_valid_max-control_signal_Delay_max+ clock_delay_min (1)

　　SDRAM_Hold_time_min < control_signal_valid_min + control_signal_delay_min- clock_delay_m_ax (2)

　　這里，T_cycle 為SDRAM時鐘周期，Control signal valid為控制信號從時鐘上升沿到輸出有效時間，delay為布線所引起的延時。

　　對于低頻設計，線互連和板層的影響很小，可以不考慮。當頻率超過50MHz或信號上升時間Tr小于6倍傳輸線延時時,互連關系必須以傳輸線理論納入考慮之中,而在評定系統性能時也必須考慮PCB板材料的電參數。由于AVIA9700輸出時鐘信號MCLK工作在108MHz~148.5MHz之間，所以設計時必須考慮布線延時引起的SDRAM時序問題。

　　AVIA9700 SDRAM

　　時序控制機制

　　為了補償布線延時，滿足公式(1)和公式(2)的要求，AVIA9700的內置SDRAM控制器提供了兩個延時補償參數：

SDRAM_CLK_IN和SDRAM_CLK_OUT。這兩個參數都是8位的整數，可以提供不同的時鐘延時組合，解決各種復雜數字電視接收機系統中的SDRAM時序問題。

　　通過嵌入式應用軟件，開發人員可以調整SDRAM_CLK_IN的參數來控制讀入數據的時鐘延時。同樣，對SDRAM_CLK_OUT的設置也可以改變輸出時鐘的延時。通過設置SDRAM_CLK_OUT (OutTapSel=X)改變輸出的MCLK時鐘相位，補償各種不同的布線延時，可以解決高速數字電視系統的SDRAM時序問題。

　　在實際應用中，由于不同整機廠會采用不同廠家的SDRAM，PCB布線也會因為機器結構原因發生較大變化，時鐘工作頻率和選用器材的不一致性等，都會引起公式(1)、(2)中的參數發生變化。這些因素的組合，往往使布線延時問題變得復雜。

AVIA9700 SDRAM

　　時序診斷軟件及測試結果

　　為了方便開發人員快速解決問題，本文利用AVIA9700內置SDRAM控制器提供的時鐘延時補償機制，設計了一個診斷工具。

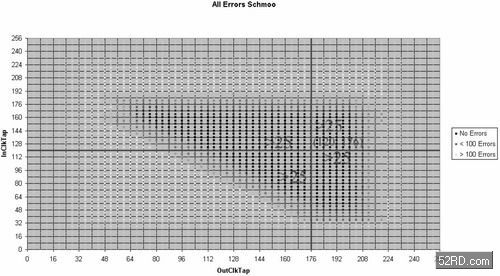

　　基于AVIA9700數字電視接收機，由于PCB、元器件、系統頻率都已經定型，影響布線延時的電氣特性已經固化。通過改變SDRAM_CLK_IN和SDRAM_CLK_OUT組合，設計人員可以測試不同組合下的SDRAM訪問錯誤率，根據錯誤率統計數據制成統計圖，如圖3所示。圖中縱坐標為SDRAM_CLK_IN，由于寄存器是8位，因此選取坐標取值范圍在0~255之間(28)；橫坐標為SDRAM_CLK_OUT，取值范圍也在0~255之間。對該范圍內的某一點所對應的寄存器設置，診斷軟件都要自動重復10000次讀寫操作。設計人員可以利用最后生成的圖形，快速準確地選定SDRAM_CLK_IN和SDRAM_CLK _OUT的值，并將其固化在最終生產版本的軟件中。
