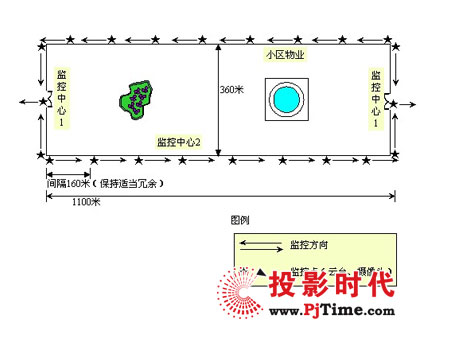

本小區周邊為1100*360米的矩形圍墻，東西各有大門一個。圍墻及大門全部應用視頻監控。使用高倍鏡頭可監控前方180米區域，這樣需要部署二十二個監控現場：兩側圍墻共十六個監控現場，對應一臺十六路高復用監控主機；圍墻四角（小區的東北角、西北角、東南角、西南角，東西方向監控），應用四路視頻服務器；南北正門對應兩臺單路服務器。物業中心同各監控中心以粗纜及超五類線組建局域網。如圖：

    在小區正門（東大門）門衛處安置視頻服務器（小區監控中心1），主要負責對正門的人員、車輛進出進行監控和錄像。（西門同樣處理）

    小區南北兩側圍墻每160米設立一個監視點，對圍墻上的活動進行監控，監視點攝像機通過模擬信號線（其中部分線路需連接視頻放大分配器及無線設備）同監控中心（小區監控中心2）連接�？紤]到圍墻監視點，特別是不開門的兩側，產生的有效數據（指有活動時產生的視頻數據）不會很多，主要應用計劃布防功能，越墻而入等事件觸發視頻移動檢測功能，監控中心2的監視人員可以及時進行處理，或在事故后進行取證。

    小區四角安置監視點，用二十倍鏡頭監控前方180米區域。由于基本類似側面圍墻，也由監控中心2進行管理。

    在以上兩類監控中心進行存盤，由物業中心進行統一備份。物業管理部門可通過網絡傳輸的圖像，對監控現場進行監控。

    當需要取證時，可以通過物業中心的備份數據，使用專用回放軟件，從上月某日或更早之前的視頻數據中取證。

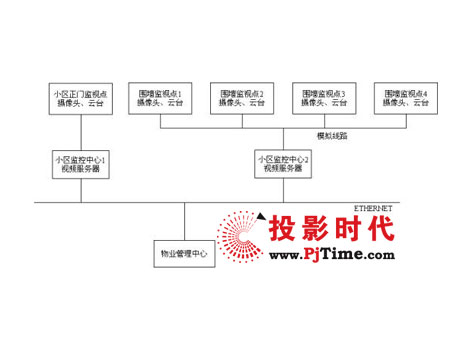

    圖為該小區組建的數字監控錄像系統網絡結構圖：
