SP1000視頻編碼器

    深圳市迪威視訊股份有限公司，主要從事寬帶數字視音頻通訊和傳輸技術產品的研發、生產和銷售，專業的寬帶視訊產品制造商。企業通過ISO9001:2000質量體系認證。

　　公司正致力于開發和生產以MPEG2、MPEG4和H.264等新一代視頻技術為核心的系列產品，包括視音頻編解碼器、網管系統、復用器、MCU、會議電視終端等，可廣泛應用于會議電視、遠程監控、數字視頻廣播（DVB）等諸多領域。

　　公司產品起點高，獨創性強，著眼于中國未來的寬帶通信增值應用，依托雄厚的技術優勢，性能日趨成熟，帶動市場迅猛發展。公司產品和系統廣泛應用于政府、電信、廣電和軍隊等多個行業和領域。 公司高清晰會議電視產品相繼在全國會議電視網完善工程、中國電信集團高清晰會議電視骨干網和中組部全國會議電視網等多個重要項目上獲得應用，充分顯示公司在寬帶視頻通訊領域的技術領先優勢和實力。

　　在專業級的視訊產品應用中，DVISION已經成為一個公認的品牌。特別是DVISION產品的寬帶、高清晰、多用途的視頻通訊的產品概念的定位逐步為用戶所接受，從而引領中國寬帶視頻通訊市場。

    網絡視頻服務器是基于嵌入式的視頻處理、控制及傳輸設備，其核心是運行實時操作系統的嵌入式計算機和高性能視頻DSP。輸入視在各個行業區域內視頻網絡監控器對大家來說并不陌生。不管是在什么地方安防工作是必不可少的。學校、工廠、辦公樓、醫院、住宅區、交通等等都需要進行網絡視頻監控。每天的事情瞬息萬變，面對種種不可預測的危機，究竟需要什么樣的視頻監控產品呢？大家一起來看看這幾款視頻監控產品。



頻經數字化壓

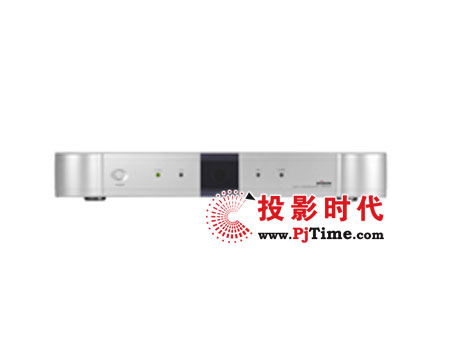

SP1000視頻編碼器

     縮處理后交給嵌入式計算機，網絡上的用戶可以直接用瀏覽器或其他專用支持軟件觀察遠程攝像機的圖像，同時還可以通過網絡對該視頻服務器設置、操作、控制云臺、鏡頭等。

產品類型：專業的分布式數字監控產品

視頻壓縮標準：MPEG4

音頻壓縮標準：MP3

CPU：高性能DSP處理器

操作系統：實時嵌入式VxWorks操作系統

SP1000產品系列：

SP1001C: 支持1路CIF分辨率編碼

SP1001D: 支持1路D1分辨率編碼

SP1002C: 支持2路CIF分辨率編碼

SP1004C: 支持4路CIF分辨率編碼

產品特點：

 支持PAL或NTSC格式

 支持CIF、HalfD1、D1高清晰MPEG4視頻壓縮和MP3音頻壓縮

 視頻碼率32Kbps-4Mbps連續可調，幀率1-30 (1-25)連續可調

 視頻流占用平均帶寬200kbps(分辨率352x288,25幀)

 畫面延遲小于200毫秒（局域網）

 嵌入式Web服務，支持IE瀏覽、配置、升級

 支持動態域名、局域網、廣域網

 支持雙向語音對講

 報警預錄功能5秒-30秒,支持報警上傳

 支持圖像抓拍、錄像

 支持網絡斷線自動連接功能

 支持異常情況自動重啟恢復功能

 參數介紹：

視頻制式	支持NTSC或PAL格式
視頻壓縮方式	MPEG-4四通道獨立編碼
幀率	50幀/秒（PAL制式），60幀/秒（NTSC制式）,向下可調
音頻壓縮標準	ISO-MPEG Audio Layer-3
視頻編碼尺寸	D1: 704×576最優，兼容 Half D1: 704×288 CIF: 352×288
視頻流占用帶寬平均	200 kbps(分辨率352×288，25幀每通道)
畫面延遲	小于200毫秒(局域網)
圖像調節	亮度、對比度、色度、飽和度，圖像質量級別調節
支持的分辨率	PAL： 704×576、704×288、352×288 NTSC：704×480、704×240、352×240
性能	輸出幀率最大為30fps，網絡帶寬占用最小為32Kbps
觸發事件及行動	觸發條件：時間/報警輸入/視頻移動偵測視頻丟失動作：繼電器輸出控制外圍設備。
建議支持用戶數量	10
IO及控制接口	485透明通道
嵌入式WEB服務	支持IE瀏覽、配置、升級
動態域名	內置動態域名客戶端，配置成為二級域名方便動態IP用戶使用
視頻輸入		1/2/4路1.0V(P-P), 75Ω Composite, BNC, PAL/NTSC （與型號有關）
音頻輸入		1/2/4路 BNC接口 麥克風輸入或線性輸入（與型號有關）
音頻輸出		1.0V(P-P) BNC接口 線性輸出
硬件		CPU：高性能DSP處理器；操作系統：實時嵌入式VxWorks操作系統； ROM：4M Bytes Flash ROM RAM: 64M Bytes SDRAM 看門狗：用于監視系統的電壓可非正常的程序執行一個RS-485端口一個RJ-45用戶以太網接口兩個Led顯示網絡狀態 2/4報警輸入(采用門限電壓3.1-4.1) （與型號有關） 1/4繼電器報警輸出(1A 120VAC  1A 24VDC) （與型號有關）
網絡接口		10/100M
安裝		無
系統要求		CPU：PⅢ或者更高內存：96M或者更高顯示器：17寸@1024×768以獲得最佳顯示效果
安全性		3層密碼保護
工作溫度		5 ~ 60 ℃
工作濕度		20 ~ 80%
輸入電壓		DC12V /1A
功率		小于5 瓦
PCB尺寸		110mm(W) * 70mm(H)*2mm(D)(1/2路) 157mm(W) * 115mm(H)*2mm(D)(4路)
整機尺寸		205mm(W)*122mm(H)*48mm(D)
重量

SDK開發包：

提供系統SDK、播放SDK和報警SDK，用戶可根據自己需求進行靈活的二次開發

支持預覽、對講、錄像、抓拍等常用功能

支持轉發服務器

支持報警服務器

支持遠程文件服務器，可實現遠程回放和下載

支持DDNS(為我公司自主開發)

支持透明RS232和RS485傳送

云臺控制與協議分離，可兼容任意協議的云臺和球機

管理軟件：

特色功能：

獨立的模塊劃分，可按照需求靈活搭建

獨特的目錄樹結構和多級精細用戶權限管理，可方便大型聯網項目的使用

聯網管理設備的數目可任意擴展，不受限制

具備前端設備巡檢功能

SP2000視頻解碼器

    網絡視頻解碼器是基于嵌入式的視頻處理、控制及傳輸設備，其核心是運行實時操作系統的嵌入式計算機和高性能視頻DSP。無需PC平臺，直接將數字音視頻數據從網絡接收解碼后直接輸出到電視墻，同時能與編碼器進行語音對講。內嵌GUI，支持遙控器和鍵盤，操作方便、簡單。

產品類型：專業的分布式數字監控產品

視頻壓縮標準：MPEG4

音頻壓縮標準：MP3

CPU：高性能DSP處理器

操作系統：實時嵌入式VxWorks操作系統

產品系列：

SP2001F: 支持1路D1、2CIF、CIF分辨率解碼

產品特點：

支持1路4CIF、2CIF、HCIF、CIF分辨率解碼

支持鍵盤接入、矩陣控制器等控制設備，提供SDK二次開發，方便集中管理

支持通道控制及可編程循環連接，可靈活組成數字矩陣

成本低，性能穩定的模擬輸出解決方案

參數介紹：

提供SDK開發包和應用軟件，用戶可根據自己的需求進行靈活的二次開發

視頻制式	支持NTSC或PAL格式
音頻壓縮標準	ISO-MPEG Audio Layer-3
視頻流占用帶寬平均	200 kbps(分辨率352×288，25幀)
畫面延遲	小于200毫秒(局域網)
支持的分辨率	PAL： 704×576、704×288、352×288 NTSC：704×480、704×240、352×240
IO及控制接口	RS485透明通道
音頻輸入(可選擇)	BNC接口 麥克風輸入或線性輸入
音頻輸出	BNC接口 線性輸出
硬件	CPU：高性能DSP處理器； 操作系統：實時嵌入式Vxworks操作系統；
視頻輸出方式	模擬視頻輸出
視頻制式	支持NTSC或PAL格式
視頻輸出方式	模擬視頻輸出
視頻解碼尺寸	支持D1: 704×576最優，兼容 Half D1: 704×288 CIF: 352×288
音頻	雙向語音對講
視頻解碼格式	支持MPEG-4視頻服務器編碼數據
嵌入式GUI	操作直觀、便捷
輸入法支持	方便輸入域名
接口	485接口接入鍵盤、矩陣控制器等控制設備
畫面延遲	小于200毫秒(局域網)
多服務器輪詢	支持通道選擇及可編程控制通道巡檢
網絡接口	10/100M
工作溫度	5 ~ 60 ℃
工作濕度	20 ~ 80%
輸入電壓	DC12V /3A
功率	小于5 瓦
PCB尺寸	110mm(W) * 70mm(H)*2mm(D)(1/2路)
整機尺寸



SP2100系列通用型數字矩陣解碼陣列

    SP2100系列多路音視頻數字解碼矩陣是深圳迪威視訊股份有限公司開發的新一代音視頻矩陣系統，有效的解決數字視頻電視墻顯示應用的關鍵產品。

    該產品實現H.264、MPEG4碼流實時通用解碼并輸出標準的模擬視頻信號至監視器，兼容前端各種編碼格式的視頻流。

    數字解碼矩陣系統能很方便地在一臺或多臺控制主機上實現多路顯示電視墻，實現數字和模擬顯示系統之間的銜接，為集中式數字監控解決方案提供強有力的支持。數字解碼矩陣的解碼工作完全由板卡完成，無需增加CPU的資源，大大節省了的主機資源。它在保留了模擬矩陣能夠實現多路輸入選擇輸出和切換方便等優點的同時，綜合集成了最新的視頻、網絡、計算機技術。

產品系列
SP2104F:   支持4路4CIF、2CIF、HCIF、CIF分辨率解碼

SP2108F:   支持8路4CIF、2CIF、HCIF、CIF分辨率解碼

SP2116F:   支持16路4CIF、2CIF、HCIF、CIF分辨率解碼

產品特點：

    可直接輸出多路高清晰度的VGA/AV信號，分辨率高達1024 * 768

    輸出的VGA/AV信號具有多畫面合成顯示功能

    可直接輸出16路復合視頻信號和16路聲音信號

    不受輸入端口數量限制，只要輸出端口數量固定，不管輸入輸入信號的數量是多少，只要網絡能通，數字解碼矩陣都能做到方便控制

    不受距離限制，SP2100系列數字解碼矩陣輸入的信號數字視頻信號，只要網絡能到達，SP2100就能控制。

    聯線方便，SP2100系列數字解碼矩陣的輸入信號線只需一根網絡線（或光纖），和模擬矩陣不一樣，它不需要將所有的信號線都聯到矩陣上，大大節約了線纜成本和施工費用

    控制更方便。SP2100系列數字解碼矩陣即能聯接傳統的矩陣控制鍵盤，又可以通過計算機鼠標、鍵盤控制
    集成遠程報警、電子地圖功能

    可多級分控

    跟靈活的畫面切換分組功能。具有定時畫面切換、畫面自由分組、報警聯動切換

    多級權限設置，可根據不同用戶設置不同的權限

    矩陣內部錄像

    操作日志

    支持制式：PAL、NTSC

    分辨率：　176*144,352*288,720*576(PAL);176*120,352*240,720*480(NTSC)

    幀 率： 25F/S(PAL)、30F/S(NTSC)

    聲道數： 單聲道

    系統支持1-32路壓縮碼流的解碼，并支持1-32路視音頻輸出

    支持計算機顯示器和監視器同步顯示

    播放功能：播放、停止、暫停、快放、慢放、縮放、靜音、循環播放、文件定位

    SP2100系列數字解碼矩陣在使用時可配合多個主流DVR和DVS數字圖像設備使用。

SP3000視音頻編解碼器

    SP3000采用高集成度、嵌入式設計，具備IP和E1專線接口，支持MPEG-2和MPEG-4算法，傳輸碼率從384Kbps-8Mbps，可以適用于各種網絡狀況和不同的應用需求。圖像、聲音可以達到廣播級質量，色彩鮮明，畫面清晰，音質優美。

性能特點

·支持FECC協議，包括攝像機遠遙、遠端視頻源切換等。

·高集成度設計，終端小巧美觀，一體化機箱包含編解碼，反向復用、回聲抵消、時基校正、字幕、攝像機控制、雙流、數據會議等功能模塊。

·多平臺，同時支持IP和E1專線組網。

·采用先進的視頻壓縮標準，壓縮效率大幅提高，運動圖像分辨率達到720×576達到廣播級圖像質量。

·支持同時雙向傳輸2路動態圖像，每路圖像均可達到4CIF標準。

·音頻采樣率可達48kHz，達到了CD質量的音響效果。

·內置兩路RS232串行端口，支持兩路控制。

·支持視頻時基校正，可以在視頻信號較弱時，保持視頻質量的穩定，還可以避免不同視頻信號切換時出現的黑屏現象。

·內置圖像對比度、亮度、色飽和度調整。

·中文圖形控制界面，簡潔明了，易于操作，用戶可以對系統進行配置，監視硬件狀態及線路狀態，配置發送字幕并可實時顯示各種狀態。

·具有用戶管理功能，不同用戶根據各自的帳戶密碼登錄使用，可實現操作員使用權限的分級管理。

·設備信息實時上報網管，實現網管的全程統一管理。

·支持遠程維護升級。

技術參數

遵循標準

視頻標準          MPEG-1/MPEG-2/MPEG-4，廣播級

音頻標準          G.711，G.722，G.728，G.723，G.723.1，G.729，MP2，MP3

控制接口

2路RS232控制接口

診斷維護

內置環回，提供內環、外環等環回診斷功能，支持故障告警、故障診斷、事件日志、配置日志等功能

遠程管理

支持遠程網絡管理，支持遠程維護和升級

協議標準：SNMP

電氣特性

功耗：< 50W

輸入電壓：AC 100－240V

電磁兼容特性

符合ETS300 386-2和IEC61000-4-2、IEC61000-4-4等標準

環境要求

工作溫度：0－50ºC

存儲溫度：-25－90ºC

工作濕度：10－90%

存儲濕度：5－95%

可靠性

MTBF：5萬小時

SP8000多媒體分發交換單元

    （VTDU）作為監控平臺的中心媒體處理單元，負責音視頻的分發、存儲、交換等各種應用功能，可以實現視音頻的一對多轉發以及多點之間的相互交換。VTDU支持多級級聯和分布式部署。

 SP8000多媒體分發交換單元

技術參數

硬件架構

19英寸機架式設計，插板式架構，支持帶電熱插拔。

嵌入式操作系統

雙電源設計，負荷分擔，冗余備份

遵循標準

視頻標準                       H.261，H.263，H.264，MPEG2/4

視頻分辨率                    QCIF，CIF，4CIF

音頻標準                       G.711，G.722，G.728，G.723，G.723.1，G.729，MP2，MP3

遠程管理

支持遠程網絡管理，支持遠程維護和升級

協議標準：SNMP

網絡接口

E1

10/100/1000M IP

電氣特性

功耗：< 300W

輸入電壓：AC 90－260V，DC –40－-60V

電磁兼容特性

符合ETS300 386-2和IEC61000-4-2、IEC61000-4-4等標準

環境要求

工作溫度：0－50ºC

存儲溫度：-25－90ºC

工作濕度：10－90%

存儲濕度：5－95%

可靠性

MTBF：5萬小時

SP8010中心管理控制單元

    （CMU）為整個監控平臺的控制核心，實現用戶/設備的鑒權和接入、設備管理控制，整個平臺用戶權限、設備狀況、聯動策略、告警信息和操作日志集中配置和管理，支持集群構建應用，可以通過建立集群管理服務器實現平臺的擴容。

 SP8010中心管理控制單元

技術參數

硬件架構

19英寸機架式設計，插板式架構，支持帶電熱插拔。

嵌入式操作系統

雙電源設計，負荷分擔，冗余備份

遵循標準

視頻標準                       H.261，H.263，H.264，MPEG2/4

視頻分辨率                    QCIF，CIF，4CIF

音頻標準                       G.711，G.722，G.728，G.723，G.723.1，G.729，MP2，MP3

遠程管理

支持遠程網絡管理，支持遠程維護和升級

協議標準：SNMP

網絡接口

E1

10/100/1000M IP

電氣特性

功耗：< 300W

輸入電壓：AC 90－260V，DC –40－-60V

電磁兼容特性

符合ETS300 386-2和IEC61000-4-2、IEC61000-4-4等標準

環境要求

工作溫度：0－50ºC

存儲溫度：-25－90ºC

工作濕度：10－90%

存儲濕度：5－95%

可靠性

MTBF：5萬小時

SP9000CT標準協議控制網關

    用于級聯架構聯網控制。所有模擬視頻矩陣主機必須能夠進行聯網，并能通過協議控制與原有矩陣實現雙向互聯互控，所有矩陣主機內的接入圖像可通過電腦進行調用。并可對大規模模擬視頻矩陣級聯控制匯接。

性能特點

     1.無限接入許可功能

     系統聯網接入

    平臺基于模塊化結構實現各功能平臺的集成，聯網協議網關支持平臺的多級級聯，可實現多層架構的同一內網系統的異型設備聯網，比如公安系統從部、廳、局直到基層派出所的多級聯網。

    系統擴展接入

    可以通過SIAP 9000CT聯網協議網關提供的接口協議進行二次開發實現底層設備或第三方系統與既有系統的接口，實現軟件層面的集成。

    系統集成接入

    通過SIAP 9000CT聯網協議網關實現各子系統之間的跨系統聯動集成，包括圖像與應急指揮、圖像與城市報警、圖像與接出警系統、視頻會議與圖像等等，更可以運用專家幫助系統實現關聯錄像、逃逸路線預測錄像等功能，提高各系統的利用率和最大效能。

2.集中式統一控制功能

    通過SIAP 9000CT聯網協議網關實現各子系統管理平臺之間的跨系統控制聯動集成，包括圖像與應急指揮、圖像與城市報警、圖像與接處警系統、實現管理平臺的統一和整合，簡化干線管理，統一授權等操作。
3.模數系統穿越功能

    在現實大型監控系統中，既有模擬圖像系統又有數字圖像系統，SIAP 9000CT聯網協議網關同時提供了數模同時統一控制功能。數字圖像控制系統和模擬圖像控制系統可以同時對應聯網協議網關的不同協議標準，由網關制定標準接入協議，實現數模系統互控，互通。

4.統一設備網管功能

    通過SIAP 9000CT聯網協議網關的心跳功能，可對全網運行設備實行在線狀態監管，及時發現和排除各系統設備故障，提高系統運行的可靠性和安全性。各個運行設備都有不同的運行狀態報警控制接口，由聯網協議網關產生統一的報警控制開關量，分別對應不同設備的狀態報警協議，按同一頻率（心跳）采樣，實時監控全網運行狀態。


SIAP視頻監控管理平臺

概述

    視頻監控綜合應用管理平臺―SIAP（Video Surveillance Integration Application Platform）集成了遠程控制、圖像監控、存儲點播、GIS地圖應用等多種功能于一身，可以滿足各系統對圖像資源統一調度、突發事件應急指揮、區域統一集中實時監控、區域日常巡查、圖像資源相互協作共享、GIS集成等各種應用,可以完全滿足目前各行業圖像控制管理中心的業務需要。

平臺特點

·強大的擴展能力

平臺基于模塊化結構實現各功能平臺的集成，支持平臺的多級級聯。

·靈活的集成方式

可以直接通過對協議和開發包的支持來管理所有底層設備，提供標準軟件接口，可以和第三方系統實現集成應用。

· 強大的集成效能

    通過中心系統管理軟件，實現各子系統之間的跨系統聯動集成，包括圖像與應急指揮、圖像與城市報警、圖像與接出警系統、視頻會議與圖像等等，更可以運用專家幫助系統實現關聯錄像、逃逸路線預測錄像等功能，提高系統效能和效率。

·主流廠商的支持

    我們不僅擁有自主的視頻系統知識產權，同時得到各子系統主流廠商支持，是國內多家視頻設備廠商的戰略合作伙伴，在廠商的支持下，每種子系統都可以集成多種主流品牌設備，方便項目實施。

·強大的兼容能力

    兼容管理大多數的閉路監控攝像頭、矩陣、切換器設備，支持國內主要知名品牌的嵌入式DVR。

·強大的系統管理

    中心服務器是整個系統的核心管理模塊，可以實現對權限、設備、多畫面、視頻會議、電子地圖、預覽、存儲、分控、流媒體組播等進行全局范圍內的集中管理，并可以實現所有用戶對數字圖像設備訪問的實時集中權限認證。

· 完善的帶寬管理

    通過多級流媒體轉發管理加上對所有視頻訪問的優先級管理，可以確保網絡帶寬有限的環境下，對遠程實時圖像訪問和遠程回放訪問的帶寬有效管理。同時通過流媒體轉發，實現各級中心多人遠程訪問的實現和降低現場數字圖像設備的使用負荷，延長數字圖像設備的使用壽命。

·安全的存儲架構

    既支持分布式存儲，也支持集中存儲備份，同時支持磁帶機等設備進行數據備份。

特色功能

· 數字/模擬監控混合組網統一控制

    SIAP可以完美的實現模數視頻混合組網。系統可將分散的多種多樣的設備（矩陣、編解碼器、云臺／快球、DVR）進行級聯統一控制，支持多級SIAP級聯，可以互聯形成更大的系統，構成邏輯上單一的模擬數字混合矩陣，統一權限和級別控制，實現矩陣、攝像機、DVR、存儲服務器等所有視頻資源的全網共享。對數字設備與模擬設備的控制管理在統一的軟件中實現，為用戶提供透明的使用系統，用戶操作直接針對攝像機，完全屏蔽內部矩陣切換、編解碼、數字中轉等復雜處理。

    基于模數視頻混合組網，使得整個系統兼備了模擬視頻的高清晰度和高實時性（基本無延遲），數字視頻系統管理靈活、存儲方便以及可以易于附加眾多信息化應用的雙重優點，并減輕了數字網絡傳輸視頻給各級監控中心帶來的帶寬壓力，充分的結合了兩者的長處，并彌補了各自的不足，可以滿足治安監控系統的各種需要。

·遠程應急指揮

    系統引入圖像/視頻/音頻的雙向傳輸機制，使得信息流可以實現實時的交互，滿足系統的快速反應要求，實現突發事件的應急指揮。通過專用語音網關，可以實現通信系統的無縫接入。

·多點視頻會議功能

    平臺完全整合專業的視頻會議功能。通過視頻會議管理軟件，在各級監控中心之間組成一個會議電視系統，并進行主席會議組織、會議監督、會議控制等相關集中配置管理。

    通過平臺的視頻會議管理軟件，系統可以實現視頻會議的諸多控制功能，包括召開會議、關閉會議、會場廣播切換、會場混音控制、加入會場、強制會場退出、點名發言、會場輪巡、會場選看、攝像機遠遙、視頻遠端切換等。

·預案功能

    系統支持預案功能，通過對視頻、音頻矩陣、電視墻、多畫面處理器以及DVR等設備的統一協調集中管理控制調度操作，可以按照在控制管理平臺中預先設定的方式提取視音頻信號進行查看、輪循、次序顯示、存儲。

    根據需要預先設定需要進行預案的事件，可定義執行預案的設備類型、名稱、動作，可以自由組合多個相關攝像頭按照一定的空間、時間次序進行排序，并可設定每個動作的持續時間以及觸發條件。

    當觸發條件具備時，系統將自動執行預案事件中設定的處置流程。預案事件也可根據需要手動的進行觸發。

·GIS電子地圖智能應用

    定位顯示：支持多種定位技術，如GPS定位，移動手機定位，固話定位等。

    實時追蹤：可在顯示屏上顯示監控對象的實時狀態信息（如實時經緯度、時間、速度、方向、所在地理位置等）。

    歷史軌跡回放：可以將監控對象運動狀態數據進行軌跡回放。

    視頻監控查詢: 通過點選地圖上視頻監控點圖元，方便地獲取當前視頻數據。

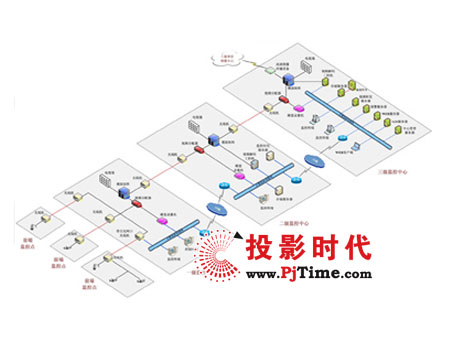

SIAP典型應用方案

    SIAP平臺既可以應用于數字模擬視頻信號結合傳輸存儲應用的場合，也支持純數字信號傳輸存儲應用模式。
