前言

如同題目中的“烏托邦”，這不僅僅是指這套超級影院所用的產品名字，它更是指所有愛好者心目中那個“完美無缺、理想的超然境界”。

當設想打造一間高級影音室的時候，所有的一切都只是一個設想，連地點也只有這么一個藍圖，而實際的地點依然是廢墟一片。把自己置身于一個黑暗的空間，我們可以看見的是凌亂的建筑工地，一種茫茫然的感覺伴隨著嘈雜的建筑聲音，不過我們只專注于這個空間里。這是一個專屬的影院會所，業主的要求很簡單，極盡豪華。

和普通的公寓房不一樣，這個將來會作為會所的地下影音室，它的頂上布置的各種管道錯綜復雜，而且凹凸的屋粱也比比皆是，如果不是專業人員根本就不知道這些管道是用來做什么的。靚聲靚影的影音系統絕對不是只需搬進好的器材就能實現的。真正好的效果在于好的規劃、好的環境、好的搭配、好的調校、好的服務……而器材僅僅是一部分。我們通常都告訴客戶，好的設計往往是建造視聽室最重要的，就像選擇了愛威影音，才會有好的效果，而不是因為某一款產品就會有好的效果，設計和調校是十分重要的。

對聽音室的一些基本要求

上世紀60年代，聽音室的聲學處理的重要性已經引起了人們的注意。從70年代起，聲學家們對此進行了廣泛的研究，并取得了不少成果。在此基礎上，有關國際組織和各主要國家都形成了自己的設計標準文件，用來交流和指導視聽室和監控室的聲學設計，并取得了良好效果。既然房間對音質的影響有利有弊，那么，無論哪一類聽音室，在“揚長避短”這一點上就必然存在著共同點。這一共性形成了對聽音室的一些基本要求。滿足這些要求的具體方法這里不作多談，僅作歸納：

1、噪聲要小，隔聲要好為了避免對最小信號電平的掩蔽，室內各種設備和設施本身的噪聲要小，室中的墻門隔聲性能要好。一般來說，室內的總噪聲電平至少要低于最小聽音電平10dB以上。具體低到什么程度，取決于節目源的最低電平和重放的最高電平。有關標準推薦低于NC-25曲線或35dBA。

2、要控制駐波作為專業標準的視聽室，最大容積推薦值一般都在150立方米以下（面積約50平方米左右）。家庭聽音室往往更小，一般在20平方米上下。但從聲學上說，都屬于“小房間”之列。“小房間”的最大問題之一，便是在300-500 Hz之間存在著由駐波引起的房間共振。如果不加以適當控制，就會產生明顯的音染。這是目前家庭聽音室音質不佳的主要原因。為了減小駐波音染，如果可能，房間體積應選得大一些。同時，房間的尺寸比例要適當。另外，還要注意加強對這些頻率的吸聲或擴散處理。這些處理都有利于減小駐波引起的音染。

3、混響要適當房間的混響對音質有利也有弊，因此混響要適當。對音樂廳這樣的“大房間”是這樣，對家庭聽音室這樣的“小房間”同樣如此。所謂“適當”，就是混響“過長”不好，“過短”也不好，這是用聽感很容易分辨的。于是必然存在著一個“長”與“短”之間的折衷值，這就是所謂的“最佳混響時間”。

4、抑制有害回聲從物理學的概念來看，所有室內反射聲都可叫回聲。有的回聲與直達聲相融合，不分彼此。有的回聲則與直達聲不相融合而可被單獨聽到。后者一般都是有害的回聲，因為它們影響了室內聲音的清晰度，還容易分散聽者的注意力，或容易產生聽覺疲勞。

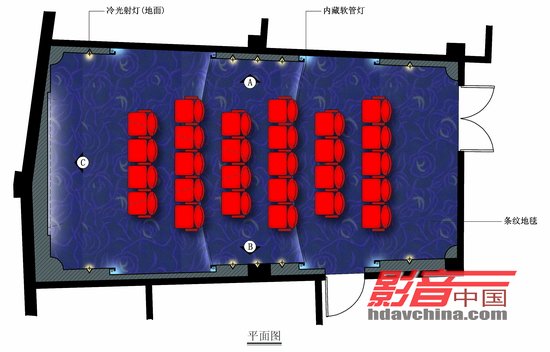

這是初步設計的平面圖，由于原始房間非常不規整，特別是前面，我們需要對四周的墻面進
行處理，幕布這一面需要有平整的懸掛幕布的空間。同時，在墻體填充了吸音材料，用特制
穿孔板覆蓋，通過計算，根據要求來減少房間的直角角落。兩個側墻也不是平行的，目的也
是為了減少來回反射

整個視聽室的設計過程比較復雜，根據上面的幾點要求，我們需要做大量的控制測試、論證、計算，還有材料的選擇、采購。其間遇到不少的變數，我想這些就交給專業人士去負責好了，一個普通人是不可能輕易完成的，在這里我非常感謝設計團隊的配合。

對于畫面效果而言，墻面當然以黑色最為理想，但作為一個會所，整個環境的美觀顯然是客戶更看重的一環。于是顏色選用了深棕色，就如同文中開始的效果圖中所顯示的那樣，大家會有一種溫馨舒適的感覺。在頂面的燈光上，采用白色燈箱片內藏日光燈的方式。這樣可以使燈光泛開，減少點光源對畫面或者觀看者的影響。在銀灰色橫紋軟包中間的離縫中，以不銹鋼裝飾條修飾，中間嵌入深柚木花格裝飾燈，再在柚木飾面中以三角形凹巢柚木飾面內嵌冷光射燈。整個風格典雅高貴，但不會像普通電影院黑漆漆的一片。

以每個臺階為基礎，通過計算，在這個環境里做5度斜度的吊頂會讓聲音到視聽者的相位最吻合。

百萬影院的建造剖析：器材配置

全套CHORD放大器

對于英國CHORD這個品牌，又愛又狠。它是英國少數真正屬于High-End級數的音響廠家，它的聲效、造工及售價毫無疑問地屬于High-End級數，所以能一擁而后快之的人不多。這次的這套和弦的前后級器材售價超過30萬元，包括環繞聲前級DSP8000R、兩聲道純后級SPM 1200E以及SPM2400五聲道純后級，罕有的以兩聲道的規格去制作家庭影院的多聲道產品。所以其音效十分超群，令人印象難忘，即使只是試過，作為一個發燒友也是一個珍貴的經歷。

設計師的話

雖然這個影院的建造已經過去了一段日子，它在腦海中留下的印跡也漸漸淡去，可是最近在和一位年輕愛好者的交流后，我們覺得還是有必要來總結一下那段的工作，不僅僅是來回憶那份甘苦，也是給在這條發燒之路上珍貴的漸行者的一種鼓舞。

當歲月把那份天真的激情漸漸磨光了的時候，一些年輕的愛好者如同一面面鏡子一般照射出前人的足跡，也許有必要給他們一些鼓舞的素材。當然不希望發燒的目的是一種攀比和彰顯，當真正愛好音樂、電影，繼而思考這些藝術載體所要表達的人生道理和人生哲學，然后進一步去用文學的方式、藝術的方式去和人們做一個交流之時，那么“發燒”可能也就是一件自然而然的事了。

設計人員介紹：

曾銘淵

曾先生為愛威影音首席影音顧問，主導設計過頂級家庭影院超過200間，現已是THX II、ISF雙認證的大師級人物，同時也是國內影音行業領導者愛威影音的合伙人。

器材配置：

前置音箱：Focal Alto Utopia Beryllium

中置：Focal Centrale Utopia Beryllium

側環繞：Focal Electra SR 1000 Be

后環繞：Focal Electra SR 1000 Be

超低音：Velodyne DD-12(×2)

AV前級：CHORD DSP 8000R

兩聲道后級：CHORD SPM 1200E

多聲道后級：CHORD SPM 2400
