本方案采用我公司自主研發的四維宇宙4 D  Universe 8240多屏融合處理器。本產品在實現多屏擴展和畫中畫的基礎上增加了曲面矯正和融合功能。可以很輕松實現多屏擴展和畫中畫。在融合的基礎上可以隨心所欲的改變采集的任何畫面大小。

    本系統主要優勢就是集單機多畫面、圖象無拉伸、曲面幾何矯正和融合為一體的大屏幕處理系統。

    4 D  Universe 8240多屏融合處理器將外部RGB信號、視頻信號、網絡信號等需要大屏幕拼墻顯示的信息進行處理，經處理后的圖像信號被分別送到相應的顯示單元，每個數字顯示單元只顯示整個圖像的一個部分，全部數字顯示單元加在一起就構成了一幅完整的大畫面，整屏分辨率為單個顯示單元分辨率的倍數。每路信號的圖像均是以窗口的形式顯示在投影墻上，窗口位置、大小、數量可任意改變。多屏控制軟件用以實現對顯示墻的調整、處理器信號窗口的開關縮放和移動等功能，并設置預案，以備使用時可隨時調用，從而簡化了操作、提高了效率。

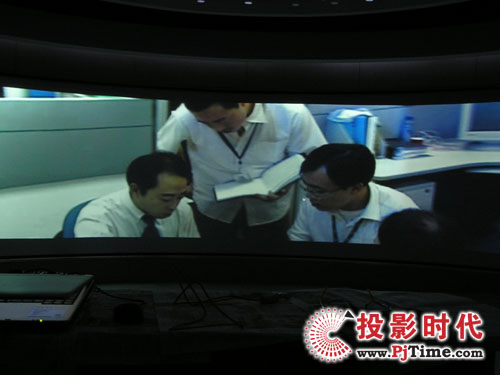

    整個大屏幕具有高分辨率、高亮度、高對比度，色彩還原真實，圖像失真小，亮度均勻，顯示清晰，整屏圖像均勻性好的特點,畫面可整屏顯示，也可分屏顯示，用戶可靈活開啟窗口，定義尺寸，畫面能夠自由縮放、移動、漫游，不受物理拼縫的限制，屏與屏間的拼縫不影響漢字和圖像的正確顯示,其強大的功能廣泛應用于政府機關、電力、水利、電信、公安、軍隊、武警、鐵路、交通、礦業、能源、鋼鐵等監控中心、指揮調度中心。

    系統連接圖

    系統工作原理：

    多通道圖形控制器由計算機硬件、融合處理系統加軟件（Wall Control）兩大部分組成。運用計算機工作原理在執行程序時須先將要執行的相關程序和數據放入內存儲器中，在執行程序時CPU根據當前程序指針寄存器的內容取出指令并執行指令，然后再取出下一條指令并執行，如此循環下去直到程序結束指令時才停止執行。其工作過程就是不斷地取指令和執行指令的過程，最后將計算的結果放入指令指定的存儲器地址中。工作過程中所要涉及的計算機硬件部件有內存儲器、指令寄存器、指令譯碼器、計算器、控制器、運算器和輸入/輸出設備等。

    圖形顯示卡主要是設備工作狀態顯示平臺，人機對話窗口，顯示指令后的圖像或者文件。顯示方式為模擬紅綠藍信號，由多個像數點組合，操作員可根據要求擴展到多個顯示設備上，銜接邊界可設置相同圖像畫面。

    采集卡主要用于采集計算機模擬信號和視頻信號，通過計算機內部處理后將這實時的數據傳達到顯示平臺上，采集畫面清晰度可為目前長用像數。

    控制軟件（Wall Control）主要用于計算機執行硬件命令的數據包，傳輸方式為本地服務器或遠程控制端，用戶只需要操作一個簡單的流程，就可以將命令傳達到計算機數據中心，通過處理后，按照意想的方式輸出后顯示到終端設備上。

    經過雙方努力配合是效果達到最佳。最后南京廣電的領導們給予我們是大屏幕拼接及視頻會議系統中的王者。
