暴力拆卸之內部構架

    接下來讓我們一起來看下銳視N2高清播放機的內部構架。

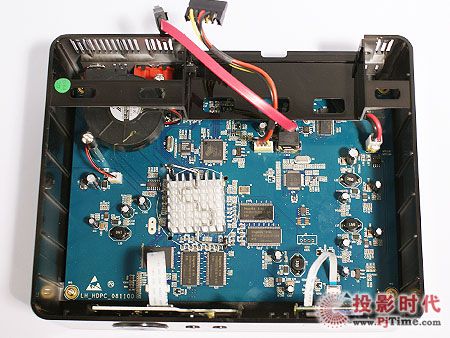

HDVISION N2高清播放機 內部構架

    由于機器采用的是全金屬材質的外觀設計，所以在散熱方面有一定得優勢，這樣在機器內部即使是緊湊一點無太大關系，大家可以看到機器內主板設計跟機身大小設計非常吻合。

HDVISION N2高清播放機 散熱風扇

    該機器支持內置硬盤設計，所以機器內置了以個漩渦式散熱風扇設計（漩渦式風扇設計一般用于高檔投影機中）。

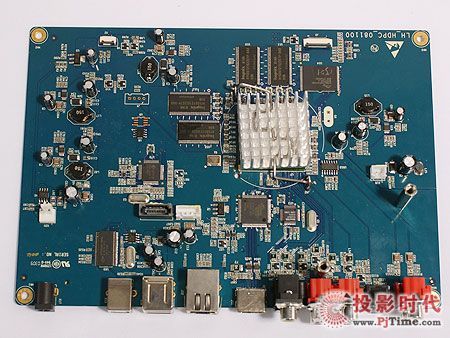

HDVISION N2高清播放機 主板

    N2高清播放機除了采用了有利于散熱的純金屬外觀設計及散熱風扇設計之外，在處理芯片上同時也采用了散熱片設計，這對機器的長時間的運行穩定提供了絕對的保障。

HDVISION N2高清播放機 主板

    N2高清播放機主板上的布線還算合理，背面的焊接點都很專業。

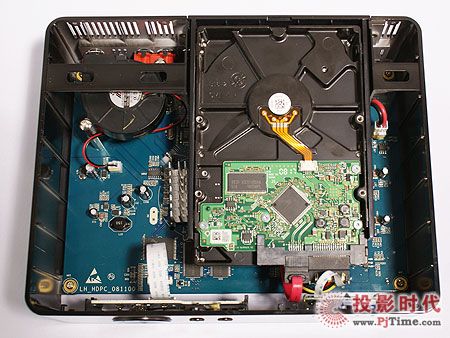

HDVISION N2高清播放機 裝上硬盤的內部圖

    在內部結構上N2高清播放機給我們留下的唯一不足點就是硬盤的抽取，雖然機器采用了抽取式硬盤設計，但在實際使用中硬盤的抽取并不順暢，抽取硬盤時只能抽出一半，要換取硬盤時只有將頂部面板打開才能實現。（在設計時工程師可能考慮的是不需要打開面板就能直接抽取，但面板合成后由于種種原因?qū)е虏糠謾C器硬盤抽取不順暢）
