一、 視頻同軸基帶傳輸

    目前，安防監控系統中采用的視頻傳輸技術大致可以分為同軸基帶傳輸、射頻傳輸、光纜傳輸、雙絞線傳輸、數字網絡傳輸?shù)葞追N傳輸方式。除數字網絡傳輸技術外，其它的都有使用到物理的傳輸介質。

    首先我們簡單介紹下這幾種傳輸技術的實現方式：

一、 視頻同軸基帶傳輸

    在這幾種傳輸種應用最早，用量最大，相對來說最容易的一種傳輸方式。它的傳輸方式就是直接傳輸，從攝像頭到監控中心用一根同軸線相連接，多路就用多根。主要是通過外層的屏蔽層來抗干擾，不讓干擾信號進入到視頻傳輸中，一般傳輸距離為200-300米。距離再長要加抗干擾器和視頻放大器。一根同軸線傳輸1路信號。

    同軸線的特點是：衰減小，抗干擾好；缺點是線徑粗，重，不易彎曲。

    視頻基帶傳輸接線示意圖如下（4路）：

二、射頻傳輸

    先把多個的視頻通過一個混合器變成一路射頻信號輸入，傳輸，在接收端再通過每一路的調制解調器選出自己的頻段。抗干擾通過調頻跨過干擾頻段。射頻傳輸有一個“射頻傳輸網絡”，這個技術比較復雜。射頻傳輸工程的成敗的關鍵點。包括了調制，混合，多頻道均和等很多技術。所以需要專業的人員安裝調試。1根同軸線可以傳輸多路信號。遠距離傳輸也要另外加射頻放大器。

    特點：也是一根線傳輸，不會占用很大空間，衰減��；缺點就是調制比較復雜。

    射頻傳輸接線示意圖如下（4路）：

三、光纜傳輸（光纖傳輸）

    遠距離傳輸，幾公里到幾十公里。一根光纖可以傳輸多路信號。傳輸衰減最小。但是光纖的遠程鋪設和后期維護難度很大，成本也很高。發射器接收電信號，通過電光轉換為光信號通過光纖傳輸，接收器再通過光電轉換，將光信號轉為電信號，從而實現信號的傳輸�？梢酝ㄟ^(guò)調幅和調頻來實現一根光芯里面?zhèn)鬏敹嗦沸盘?hào)，也可以傳輸反向數據。

    優點：傳輸距離遠，衰減小。缺點是鋪設難度大，成本高。

    光纜傳輸接線示意圖：

四、雙絞線傳輸

    雙絞線是100歐的平衡傳輸方式。而目前的攝相機和后端視頻設備一般都是75歐阻抗匹配連接。所以用雙絞線傳輸方式要進行轉換。也就是說需要雙絞線傳輸設備。對于干擾，雙絞線是開放式的，利用雙絞線兩條線纜信號相等方向相反的特性，抑制外部干擾。傳輸距離0-1500米。一根雙絞線可以傳輸多路信號。

    特點：傳輸距離遠，抗干擾能力強，布線簡單。缺點衰減較大需要補償）。

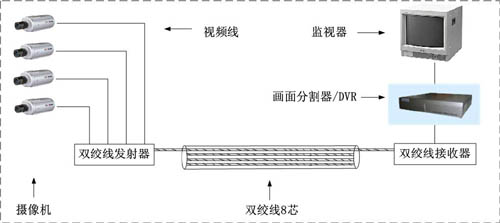

    雙絞線傳輸接線示意圖：

    下面我們從傳輸介質，線材成本，輔助材料成本，施工成本，所需產品的成本幾個方面對這幾種傳輸方式做個對比：

    為了便于做個比較，我們做一個假設從攝像頭到監控機房的距離是600米（一個較常見的距離），攝像頭的點數為4個。

    工程成本對比表如下：

    （以上價格2008-12-31統計的各類產品的平均價格，不同品牌價格會有較大差別，不同環境施工難道的成本也有較大的差別）

小結：

    從上面的對比可以看出，采用光端機在這種傳輸中費用是較高的。所以，光纖傳輸一般用在大型監控，遠距離傳輸中。光纖容量大，傳輸距離遠的優勢就體現得很明顯。

    在1000米范圍內，短距離的監控視頻傳輸中，雙絞線視頻傳輸，不論從工程成本，施工難度，人工成本各方面都有很大的優勢。
