大屏幕數字拼接顯示系統綜合概況

    廣州地鐵建設史上迄今為止最復雜、最困難的一條線終于貫通。五號線開通后，將是地鐵線路中換乘站最多的一條線，通過這些換乘站，將地鐵各條線密密實實地串起來，屆時，乘客搭乘五號線，就可在線路之間瀟灑換乘，行遍廣州無憂。

    據了解，五號線從荔灣區?口到黃埔區文沖，全長32公里，是廣州地鐵建設史上迄今為止最復雜、最困難的一條線，不僅線路長，幾乎是一、二號線的總和，而且線路大部分穿越廣州房屋密集的老城區和繁華中心區，下穿大量的房屋、高架橋梁、鐵路和城市主干道。

    廣州地鐵五號線正式開通運營之時起，VTRON公司大屏幕數字顯示拼接墻系統，擔當起每分每秒地監測其運行狀況的艱巨任務。在地鐵五號線的控制中心（OCC）集中完成對主控系統、監控網絡體系的各類計算機、網絡、視頻信號的集中顯示。實現對地鐵運行的行車調度SIG系統、電力調度SCADA系統、環境監控設備監控 EMCS系統、火災報警FAS系統、自動售票檢票AFC系統和視頻監控CCTV系統等六大運行系統的實時監控。包含了世界流行的所有軌道交通應用的主流系統，在近期整個大屏幕全部用以顯示地鐵五號線監控調度，遠期將增加顯示機場線、地鐵七號線，達到高集成度、多信息量的監控任務。

    一、

    五號線大屏幕數字顯示拼接墻系統的綜合監控能力，提高地鐵運營的安全性和可靠性。顯示系統全部由VTRON公司提供，系統主要包括Visionpro顯示拼接墻體、Digicom主從多屏處理器及顯示墻應用管理系統（VWAS）。大屏幕顯示墻體由33塊顯示單元(單屏對角尺寸為60英寸)，呈3（行）X Í3） = 11264Í（768Í11）Í 2.745m（高）=36.84m2。整屏分辨率為（1024Í11（列）排列。投影墻的總面積為13.42m（寬） 2304。

    分為三個顯示區域，分別為：三號線主控系統（MCS）、行車信號系統（SIG）及閉路電視系統（CCTV）的信息。

數字拼接墻對地鐵主控系統（MCS）的監控概況

    二、大屏幕：

    廣州地鐵五號線主控系統（MCS）由中央主控系統、車站主控系統、車輛段主控系統、控制中心大樓主控系統等組成。主控系統總計集成、互聯了共12個子系統；

    其中集成的5大系統有：1）變電所自動化系統(PSCADA)；2)火災報警系統(FAS)；3)機電設備監控系統(EMCS）；4)屏蔽門系統(PSD)；5)防淹門系統(FG)。

    同時互聯的7大系統有：1)廣播系統(PA)；2)閉路電視系統（CCTV）；3)車載信息系統(TIS)；4)乘客信息系統(PIDS)；5)自動售檢票系統(AFC）；6)信號系統(SIG)；7)時鐘系統(CLK)。所有集成子系統的信息全部由主控系統（MCS）傳輸，子系統車站級和中央級的功能由MCS實現。

    VTRON大屏幕數字拼接顯示系統，在控制中心大樓主要承擔著分區顯示：集成子系統：1)變電所自動化系統PSCADA；2)火災報警系統FAS；3)機電設備監控系統EMCS；互聯中央主控、車站主控中所有CCTV、SIG、FAS、CLK等子系統，并進行集中、實時監控。分區信息見實拍圖和分區示意圖）

    4X3 SIG 3X3 CCTV 4X3 MCS

    圖示二：廣州地鐵五號線分區示意

    MCS主控系統包括PSCADA、EMCS、FAS、AFC四大系統。

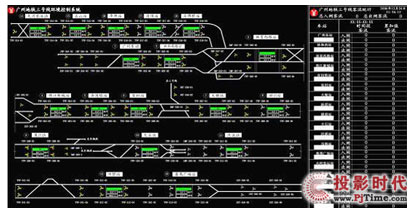

    （圖示三：主控系統之SCADA電力系統接線圖）

    VTRON大屏幕數字拼接顯示系統，在系統設計

數字拼接墻在地鐵五號線監控調度的重大意義

   三、大屏幕

    大屏幕拼接墻涵蓋了對地鐵五號全線24個車站和全部地下區間隧道的監控顯示。實現對全線電力監控系統、行車信號系統、環控和機電設備監控系統的實時監控。通過大屏幕觀看檢測的環境參數，控制全線車站的通風與空調等機電設備，調控環境的舒適度；除此外還對給排水設備、自動扶梯、電梯、車站照明、廣告照明、車站事故照明電源、屏蔽門、人防密閉隔斷門等以及行車調度指揮中心大樓通風空調系統設備、給排水設備、照明、門禁等機電設備，進行全面自動化監控及管理，確保設備處于高效、節能、可靠的最佳運行狀態；并能在火災等災害或阻塞事故狀態下，調控相關設備，創造保證旅客及工作人員安全撤離的環境條件，將災害損失減至最低，從而確保乘客的安全和設備的正常運行。

（圖示四：主控系統之EMCS、FAS和AFC系統接線圖）

    廣州地鐵五號線又一次成功地實施集成多專業子系統的綜合監控系統，多項新技術、新方法地率先引進與應用，在地鐵行業具有極大的示范作用，是與VTRON公司認真探索和勇于實踐是分不開的。VTRON一直以來以技術創新、追求產品領先化、服務本土化作為企業發展理念。多年來在電力調度、電信網管、公安交警、政府職能等眾多不同領域積累了豐富的大項目實施經驗。尤其在軌道交通領域,從廣州地鐵二號線、武漢城鐵、深圳地鐵、南京地鐵、廣州地鐵三號線、上海地鐵應急中心、上海市軌道交通八號線,可謂是處處開花、碩果累累。

    隨著廣州地鐵五號線綜合調度監控系統階段性成果的實現，使VTRON更多機會地與軌道交通設計部門、軌道交通行業系統集成商一起，為廣大乘客提供更為優質全面的服務，同時為廣州地鐵的穩定、高效、安全運營發揮重要作用。從而亦為實現自身競爭力的全面提升奠定堅實的基礎。

    五號線全部建成后，也將為落實《珠江三角洲發展規劃綱要》發揮積極作用，在起點?口站，預留與佛山南海軌道交通的換乘條件。五號線二期到達黃埔客運港站，預留向東莞方向延伸的條件。這樣，通過五號線，不僅促進廣佛同城化進程，也將連通穗莞深城市群，為沿線百姓生活帶來便捷、順暢，造福百姓意義深遠悠長

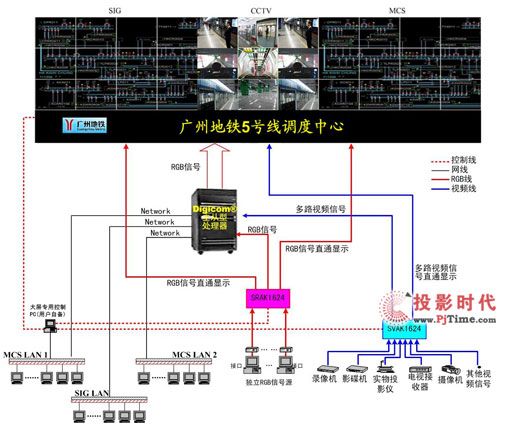

    廣州地鐵五號線系統組成結構示意圖：
