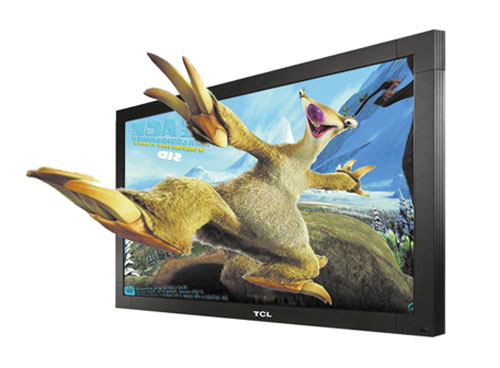

TCL 3D自由立體顯示器

進入“2010年度創新產品評選”投票

    一、工作原理

    人類是通過雙目“視差”（Parallax）來產生立體感覺的。人的眼睛平均相距6.5cm, 因而是從不同的角度觀看同一物體的，由于兩眼觀看到場景輪廓不盡相同,物體陰影也有細微差別,大腦根據這兩個有細微差別的場景進行綜合處理，產生出精確的三維物體以及該物體在場景中定位的立體感覺。

    即要看到立體圖像，必須使左右眼分別看到有一定差別的兩張圖像，如圖1所示。一般的3D顯示設備是通過特定的裝置將輸入的兩路圖像分別轉換為左右眼圖像。而TCL自由立體顯示器不需要觀看者帶上特殊的眼鏡來分光，而是給LCD屏加上一層特制的柱面透鏡，利用柱面透鏡的天然分光作用分離左右眼圖像，使觀看者獲得更為舒適的立體視覺，如圖2所示。

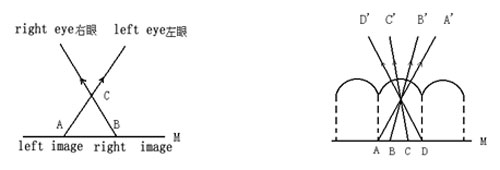

    圖1.立體圖像原理圖                      圖2.柱面光柵原理圖

    二、產品特點及應用

    1、采用全球領先高透率高精密度柱面透鏡技術，無需佩戴專業3D專用眼鏡觀看，可自由切換2D/3D信號。

    2、獨特的8視點合成專利算法，從8不同角度圖像合成多觀看角度立體圖像，具有角度廣，視點多，無鬼影等優點。

    3、3D顯示基于1920*1080P液晶面板，高清3D視覺沖擊畫面，更具震撼效果；

    4、多視點內容制作采用3DMax/Maya軟件制作（或?qū)嵟模?/P>

    TCL 3D解決方案提供用于各類專業領域的自由立體顯示顯示器。這種技術不僅無須佩戴專用3D眼鏡觀看，而且能夠緊緊抓住觀眾的眼球，增加受眾并提高認知度，具有很高商業應用價值，廣泛應用于媒體廣告、形象展示、大型活動、工業設計（演示）、教育系統（博物館、科技館等）、醫學生物影像、軍事領域等。

    三、連接與內容播放

    1、通過播放器“DVI輸出”與顯示器“DVI輸入”，實現1對1連接，也可通過DVI分配器，實現1對多連接，如圖3所示；

    2、分辨率須調準為1920*1080P（TD-24F為1920*1200P）；

    3、系統：Windows 專業版xp3，播放器：Windows player ；

    4、內容制作：3DMax/Maya 制作動畫----采用插件輸出8個子畫面----采用Mix混合----高清AVI片段。

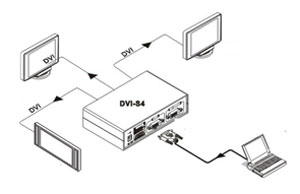

    圖3通過DVI分配器實現1對多連接圖

    三、技術參數

    3D自由立體顯示器技術參數
