隨著全球安防監控產業需求和相關技術的迅猛發展，數字圖像壓縮處理、流媒體技術、計算機網絡通信、自動控制技術、智能報警技術、人工智能技術等已在安防領域得到廣泛應用。在現代安防系統中，網絡傳輸技術是實現各種安防設備集成應用的基礎。采用合適的網絡傳輸技術，既可以降低安防工程的施工成本，也可以構建規模更大的安防網絡系統。

    安防系統中的常用網絡

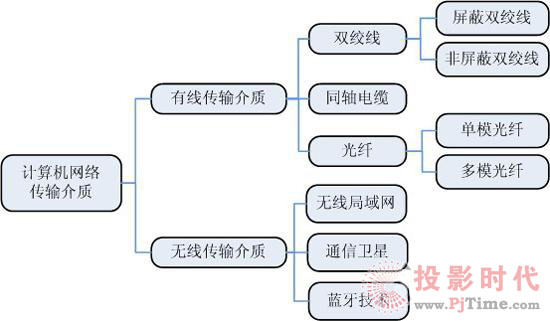

    安防監控系統中的網絡傳輸主要用途是電源傳輸、信號傳輸，甚至二者結合傳輸。一般提到網絡傳輸首先考慮的是信號傳輸，信號傳輸基礎是“信道”。信道：傳輸信息的必經之路稱為“信道”。 從信道的傳輸介質來分，信道可以分為有線與無線信道，而按其頻率來劃分，可以分為窄帶、話音頻帶、寬帶。如果從它所傳輸的信號類型來分，又有數字信道與模擬信道的概念。通常網絡的拓撲結構有總線型、星型、環型、樹型。

    總線型拓撲結構采用一個專用信道作為傳輸媒體，所有站點都通過相應的硬件接口直接連到這一公共傳輸媒體上。總線型結構的優點是結構簡單、易于擴充。總線型結構的缺點是傳輸距離有限、故障診斷和隔離較困難、實時性較差。

    星型拓撲結構由中心節點和通過通信鏈路接到中心節點的各個端節點組成。星型結構的優點是故障診斷和隔離容易、便于管理。星型結構的缺點是中心節點負擔較重，容易形成瓶頸，傳輸信道的安裝調試工作量較大。

    環型拓撲結構由節點和連接節點的鏈路組成一個閉合環。環型結構的優點是傳輸所需的物理媒介(電纜、光纖等)消耗較少，便于擴充。環型結構的缺點是節點故障會引起全網故障，信道利用率較低。

    樹型拓撲結構由從總線拓撲演變而來，形狀類似一棵樹。樹型結構的優點是故障隔離較容易，便于擴充。樹型結構的缺點是子節點對父節點、根節點的依賴性較大。

    典型的安防傳輸網絡有視頻信號網、以太網、RS-232/485/422串行總線等等，下面將就一些典型的網絡結構結合實際應用分析。
