從當代音頻還原角度介紹平面帶狀高音驅動器

    平面帶狀換能器已經在音箱中使用了幾十年，現在有少數幾個廠家能夠提供少量不同的設計。在過去數年里，SLS 音箱開發和完善這種類型的換能器，使這種技術達到最佳的效用。有效的研究和多年的經驗，使SLS 音箱在音頻領域實現平面帶狀技術的最 大可能性。 基于大部分的這種設計，聲音在一個扁平的、非常薄的振膜中輻射（達到30 微 米），一些廠家稱這種類型的換能器為平面動態、帶狀、等相位、葉式驅動器，等 等。幾乎所有高品質的帶狀高音單元，相對而言生產并不便宜，批量生產的數量不多。設計特別，不走一般路線。優秀的設計主要體現在音質還原達到前所未有的精 確度，透明度，非常低的失真，令人驚嘆的細膩的信號的分辨率和諧波特征。

    從電子聲學和機械的角度來說，PRD 帶狀高音已經被證明是代表聲音還原的創新技術。更進一步來說，通過一系列的精確和客觀的測試，所提到的這種設計概念比 現有的技術要優越，目的是中高頻的還原。帶狀高音的概念不是新的。但是，PRD 驅動器有很多的專利設計解決方案，其性能水平和參數前所未聞。

    SLS帶狀高音原理

    SLS音箱設計的關鍵在于將新型的釹絲帶狀驅動技術應用在PRD驅動器上。PRD驅動器采用Kapton聚酰亞胺膜，這種大塊的平面帶狀振膜比一個典型的四英寸鈦壓縮驅動器輕100倍,比一個典型的 Hi - Fi的球頂高音輕50倍，帶有鋁蝕刻的導線，由強大的釹磁鐵對稱地驅動。其結果是驅動器有著令人難以置信的快速瞬態響應，超低失真，高靈敏度和擴展的頻率響應超過40kHz。帶狀平坦的輻射表面是有利于聲音輻射，這是真正的同相位.聲音形成一個連續波從帶狀中發出,不會出現共振,抵消或是延遲的現象。這是一種最精簡的發聲方式，無需經過壓縮驅動器、喉塞和波導管等部件就能產生聲音。SLS平面帶狀高音比同類陶瓷磁體壓縮驅動器至少輕5倍，比釹磁鐵壓縮驅動器更輕更薄，也不需要號筒。由于沒有障礙物,帶狀振膜能直接與空氣耦合，使得聲音自然地在其整個頻率均勻地擴大分散。SLS使用一種專有的漸進式衰減技術，有效地吸收背面輻射的聲音，阻止它從振摸的前面反射。

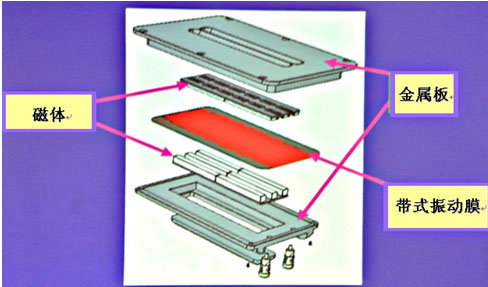

    SLS 平面帶式驅動器結構示意圖

    (圖1)

    SLS高頻單元具有以下八大技術特點：

    （1）振膜采用Kapton材料，重量極輕。比壓縮式號筒振膜輕100倍，所以瞬間響應速度非常快，并且清晰度得到進一步提高。

    （2）安全性高。振膜可以短時間承受極端溫度，從-269°到400°，可以長時間在230°下使用。并且材料本身具有阻燃，自熄能力，絕不燃燒。

    （3）經久耐用。振膜具有化學惰性，不溶于有機溶劑，穩定性極佳。能承受電暈放電，不易擊穿，不易損壞。外殼為整體鋁合金鑄造，堅固耐用。音圈和振動膜合為一體,振膜上的導電體覆蓋有抗氧化涂層，它能防止導電線條在瞬間過熱時氧化。

    （4）帶狀技術采用的振膜為平面，聲波輻射均勻，波陣一致，無高頻失真。在工作頻帶內沒有諧振,阻抗曲線為一條直線，磁體平面矩陣排練，形成均勻驅動磁場分布。對聲音的高保真還原奠定了技術基礎。

    （5）單元靈敏度高，無傳輸后滯，無相位漂移。精確的頻率響應和輸出頻響能夠延伸至40KHZ。這是傳統技術無法達到的技術高度，音質得到提升，聽眾會有更享受的聽覺感受。

    （6）面板表面設計成可控制指向性形狀，前方鋼板上有兩排窄開放孔，以控制其頻率響應和聲音輻射指向性，形成均勻寬廣指向特性。所以在聽音時盡管您移動了位置,但是聲音變化很小。

    （7）專業的防磁設計。高音單元的設計具有消除雜散磁場性能，因而用在任何音、視頻設備中都非常安全可靠。不必擔心外界的磁場干擾，保證穩定高效的提供高品質旋律。

    （8）精致的選材。振膜由兩玻纖支架張緊,精密安裝在兩層釹鐵硼條型磁體當中,形成推挽驅動。在振膜后面和鋼板架之間填充優質吸音材料，以使振膜后方增加阻尼，消除附加振動。

    SLS在工程中的應用

    中國人保廣西分公司

    （圖2）

    在這個系統的設計當中我們選擇了兩只SLS的線性陣列揚聲器作為主音箱配合SLS 的低音音箱來滿足整個系統的擴聲要求。真個系統的優勢充分的體現出了SLS帶狀高音的特點：傳播距離遠；語言擴聲要求語言的清晰度要求較高，高頻清晰明亮，語言的還原度好特別適合會議擴聲使用。

    (海翼國際技術部  翁感恩)
