黃金五月，深圳市創威視電子有限公司正式推出新款HDMI光端機EHO5HA（單模）和EHO6HA（多模），延續一貫的設計風格和品質控制，這款產品集實用與專業為一身，可放置于桌面或嵌入式設備，也可安裝于19寸1U機柜之中（選配安裝耳朵），適應靈活多變的使用環境。
卓越的產品性能，采用1.65Gpbs的傳輸方案，最大帶寬可達1000M（滿載），分辨率可達1080P，支持HDMI1.3，向下兼容1.2和1.1等協議，兼容HDCP保護。優良的顯示還原效果，遠端色彩逼真，音質保真，支持24位、30位、36位等色彩格式。
工業級電路設計，所有部件均SMT貼片，杜絕因溫度上升造成的虛焊、接觸不良、掉件等質量問題，平均無故障工作時間（MTBF）達50000小時。
產品應用方案

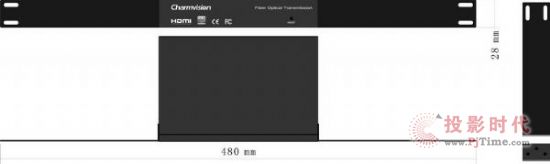

機柜安裝方式
技術參數
|
輸入信號 |
HDMI×1 |
|
輸出信號 |
HDMI×1 |
|
傳輸距離 |
20千米（EHO5HA），2千米（EHO6HA） |
|
視頻接口 |
輸入：19PIN HDMI A型 母制 輸出：19PIN HDMI A型 母制 |
|
視頻帶寬 |
1.0GHz（滿載） |
|
協議標準 |
支持HDMI1.3/1.2/1.1，兼容HDCP |
|
分 辨 率 |
1080p/1080i/720p/720i/576p/576i/480p/480i |
|
視頻色彩格式 |
24位/深色30位/深色36位 |
|
音頻標準 |
DTS/HD/Dolby-true HD/LPCM7.1/DTS/Dolby-AC3/DSD |
|
光纖規格 |
單模單芯（EHO5HA），多模單芯（EHO6HA） |
|
光纖接口 |
SC |
|
光中心波長 |
850nm/1310nm/1550nm |
|
發射功率 |
-9.5~-3dBm，平均光功率@1310nm |
|
光接收靈敏度 |
-23dBm，平均光功率@1310nm |
|
傳輸碼速率 |
1.65Gbps |
|
支持系統 |
即插即用 |
|
支持線纜長度 |
≤20m AWG26 HDMI 1.3標準線纜 |
|
TMDS信號 |
0.5-1.5Vp-p(TTL) |
|
DDC信號電壓 |
5 volts p-p (TTL) |
|
平均無故障時間 |
>50000小時 |
|
功 耗 |
<5W |
|
工作溫度 |
-25℃~+75℃ |
|
存儲濕度 |
0~95%（無凝結） |
|
電源供電 |
DC 5V/3A |
|
材 質 |
鐵殼 |
|
顏 色 |
黑色 |
|
重 量 |
1.0Kg |
|
外形尺寸(LWH) |
發射器：160×106×28mm 接收器：160×106×28mm |
規格說明
|
型號 |
輸出信號 |
光纖規格 |
傳輸距離 |
|
EHO5HA |
HDMI |
單模單芯、SC |
20千米 |
|
EHO6HA |
HDMI |
多模單芯、SC |
2千米 |
