LVP7000是一款集多畫面處理器、視頻處理器、無縫矩陣切換器、同步拼接器多功能于一體的多窗口同步拼接處理器。相較于之前同系列產品不僅在畫質處理上更加優異，其數據備份恢復、自動計算拼接等優勢功能使操作設置更加便捷，在租賃演出、舞臺項目、大屏顯示等應用領域有很大優勢，為客戶創造更多價值 !
功能特點

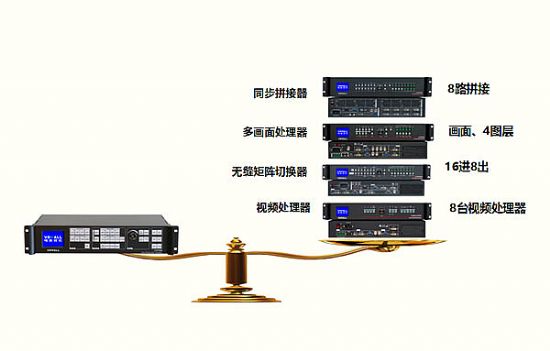

高度集成 全能一身
高度集成多畫面處理器，視頻處理器，無縫矩陣切換器，同步拼接器，實現一機多用。

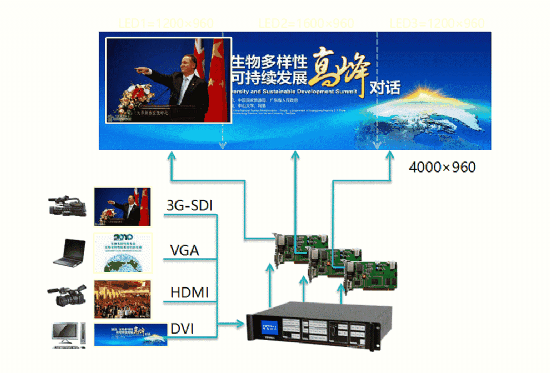

大屏拼接 四畫面顯示
多畫面同步拼接，實現4畫面同時顯示 或 超高清動態底圖+任意跨屏漫游三畫面顯示效果。
混合矩陣切換 四畫面預監
拼接&多畫面顯示 16種模式 一鍵調用
可預存16種場景，一鍵調用，場景間無縫切換。
多屏集中控制 畫面任意漫游
實現多塊屏集中控制，多屏合起來顯示同一畫面或分別顯示不同畫面，畫面間任意漫游顯示。
自動拼接 點數計算
僅需設置LED屏大小，單元屏大小，拼接調整輔助計算，快捷準確。
數據恢復功能
將設備保存的數據加載到輸入/輸出卡上，方便客戶更換新的板卡后設置參數的恢復。

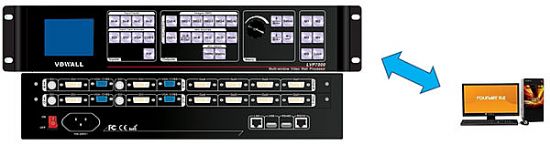

數據導入導出
可生成數據文件從PC端導入導出，方便遠程協助。
技術規格
|
輸入信號指標 | ||
|
類型/數量 |
4×CVBS | |
|
視頻制式 |
PAL/NTSC | |
|
復合視頻幅度阻抗 |
1V（p_p）/ 75Ω | |
|
VGA格式 |
PC（VESA） |
≤1920×1200_60Hz |
|
VGA幅度阻抗 |
R、G、B = 0.7 V（p_p）/ 75Ω | |
|
DVI 格式 |
PC（VESA） |
≤1920×1200_60Hz |
|
HDMI-1.3（CEA-861） |
≤1920×1080_60Hz | |
|
SDI格式 |
SMPTE 259M SMPTE 292M |
480i_60Hz 576i_50Hz 720p、1080i、1080p |
|
輸入端子 |
CVBS：VGA socket P4 | |
|
輸出信號指標 | ||
|
類型/數量 |
8×DVI | |
|
預監輸出 |
1×DVI（可選一路Out_K或Out_L作為預監輸出） | |
|
DVI分辨率 |
1024×768_60Hz1280×1024_60Hz 1920×1080p_60Hz1920×1200_60Hz | |
|
輸出端子 |
DVI：24+1 DVI_D | |
|
其它 | ||
|
控制端口 |
RS232/USB/LAN | |
|
輸入電壓 |
100-240VAC 50/60Hz | |
|
整機最大功耗 |
≤80W | |
|
環境溫度 |
0-45 ℃ | |
|
環境濕度 |
15-85% | |
|
產品尺寸 |
482.6(length) x 300(width) x 89(height)mm | |
|
包裝尺寸 |
540(length) x 400(width) x 180(height)mm | |
|
凈重 |
6Kg | |
|
毛重 |
9Kg | |
