位于愛德華州默里迪恩的愛德華骨科醫學院(簡稱：ICOM)是該州第一所也是現有唯一的醫學類高校。

    項目挑戰

    ICOM 希望在校園內部署一套性能卓越且高效的視音頻信號切換系統，且該成熟的系統在可靠性和耐用性方面應久經考驗。課堂內容需要采集用于實時在線教學及存儲備份。與此同時，整個系統的控制也應直觀便捷，并支持遠程控制。作為 Apple 基礎學校之一，ICOM 的全新系統還需支持大量的 Apple® 設備，如 Apple TV 和 Mac mini 的 USB 連接。除此之外，其它信號源設備包括：Amazon® Fire TV、藍光播放器、實物展臺、PTZ 攝像機及各類輔助教學系統，還需提供視音頻連接及無線通信。每個房間標配 Epson® 4K 專業投影機和 Sharp® 60" - 90" 4K 顯示器，以及帶觸摸控制功能的 Planar 22" LCD 顯示器。因前期施工的延遲，導致整個視音頻系統的安裝及調試必須在三個月之內完成。

    解決方案

    ICOM  選擇與集成商 LightWerks 合作，共同為這一占地 94,000 平方英尺的三層教學樓設計并部署完整的視音頻系統。集成商指定選用 Extron 的產品。

    矩陣切換及無縫 4K 圖像解析度轉換一體化

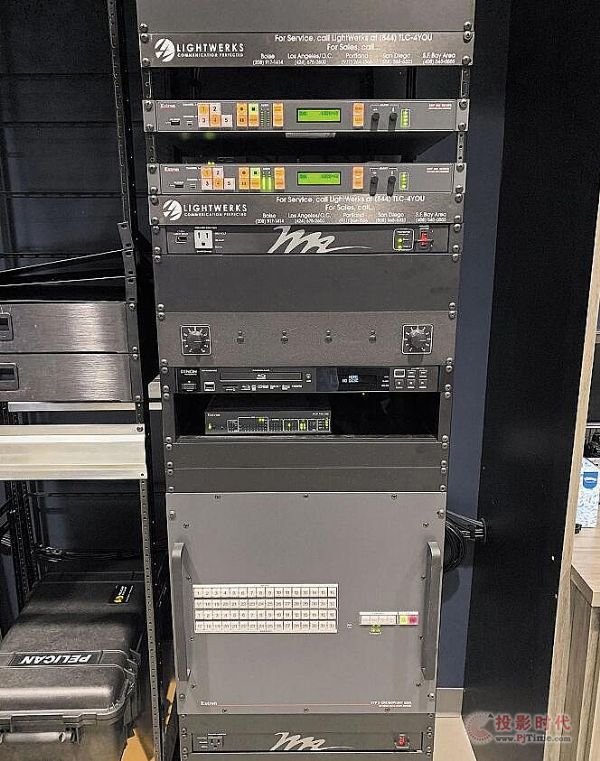

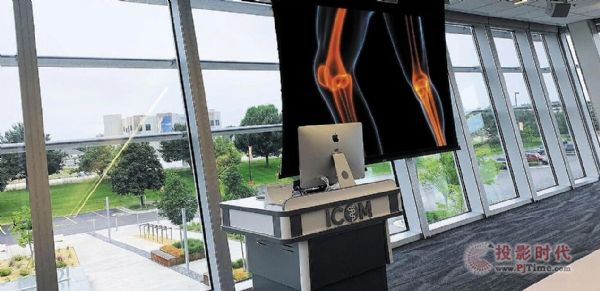

    本項目涉及多間普通及階梯教室、實驗室和會議室。Extron DTP CrossPoint® 4K 系列演示矩陣切換器是每個房間系統的標配，可提供無縫圖像解析度轉換及信號切換。對于遠程信號傳輸，DTP® 發送器和接收器可為遠端設備和矩陣切換器提供視音頻及控制信號的傳輸，傳輸距離長達 100 m。例如面積為 1,325 平方英尺，可容納 67 人的玻璃房教室，三面墻采用全落地窗，室內配備移動式座椅。DTP CrossPoint 108 4K IPCP MA 70 演示矩陣切換器及各類信號源設備安裝在背靠非玻璃后墻放置的柜內。矩陣切換器集成 Extron Vector™ 4K 圖像解析度轉換技術和可選的無縫轉場效果等特性，可為師生們提供高清晰的內容演示，使得同學們能夠更加沉浸在專業課程的學習和實操演練中。通過矩陣切換器的以太網端口插入的 RS-232 可實現對遠程設備的控制。講臺內安裝的單臺 DTP T SW4 HD 4K 4 路輸入切換器可實現系統內不同信號源的切換。其集成的 DTP 發送器通過雙絞線延長信號至矩陣切換器，大大節省了講臺內的安裝空間。Extron SMP 351 H.264 流媒體處理器可記錄并存儲課堂內容。學生個人及學習小組可通過觀看視頻回放來加深對課堂知識及治療方案的理解和掌握。該產品可支持內部固態硬盤及網絡兩種存儲方式，為實時在線教學及視頻點播回放提供課堂內容采集和錄制。它還可同時以不同的分辨率采集演示及視音頻信號內容，并支持圖像解析度轉換。本地存儲的內容可直接上傳至網絡用于存檔。

    在講臺上實現強大的注解、轉換及圖像解析度功能

    為了明確課堂要點，并激發與同學之間的交流互動，教師可利用 Annotator 300 注解處理器直接在演示畫面上做標注。該產品接收來自矩陣切換器的 HDMI 信號，并通過一對 Extron USB Extender Plus 來實現 KVM 信號傳輸。同時，該 USB 設備亦支持 Planar 觸摸屏。

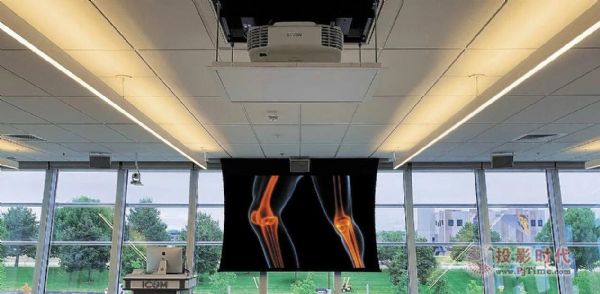

    Extron MediaPort 200 HDMI 是音頻至 USB 圖像解析度轉換橋接器。它作為一個軟件視頻會議接口將教室視音頻信號轉換為 USB 信號與軟件視頻會議、擴聲及視頻備份系統對接。該產品大大優化了視音頻質量，它支持專業級視頻會議 PTZ 攝像機、界面麥克風及擴聲系統。專為優化圖像解析度轉換及幀率轉換而研發的視頻處理技術可最大化保留源視頻的細節及清晰度。USB 連接支持教室的 Mac mini。緊湊型接收器 DTP HDMI 4K 230 Rx 可便捷地安裝在 Planar 觸摸屏、吊頂投影機和墻面的 80" 顯示器后方。DTP CrossPoint 演示矩陣切換器內置的 4 個繼電器也簡化了用戶對投影機升降臺及幕布的控制。

    DTP 系統優化現場教學演示

    OMM（整骨療法）實驗室采用類似的系統設計。DTP CrossPoint 108 4K MA 70 被安裝在較大的講臺機柜內。室內擺放有 40 個液壓診療臺，通過整面的落地窗獲得自然光照。視音頻系統包括多臺 PTZ 攝像機，7 臺 60" 顯示器分布在墻面及懸垂于天花板。該房間在保持與其它教室相同功能的基礎上，進一步強化操作演示，確保不同位置的同學都能夠看到教師在其治療臺的演示。必要時，教師會啟用 PIP (畫中畫)功能，通過 SMP 351 流媒體處理器讓同學們看到多角度的演示畫面。

    DMP 128 優化課堂音效、消除回聲

    所有空間的音響系統是基于 DMP 128 Plus C AT 進行設計部署的。這是一款支持 ProDSP™ 的 12x8 音頻 DSP 處理器，它可提供音頻混音、閃避、過濾及增益等音效調整。AEC（回聲消除）有效減少了音頻會議期間的回聲，確保現場所有人員都能夠獲得清晰的音質。該產品使用 MediaPort 橋接器輸出的 AEC 參考信號，為固定和無線麥克風提供分布的 AEC 處理。橋接器還可對 HDMI 視頻內容進行圖像解析度轉換并發送，音頻則通過 USB 被傳輸至本地 Mac mini 電腦。玻璃房教室內 DTP CrossPoint 矩陣切換器的 S/PDIF 輸出可支持 Extron SSP 7.1 環繞聲處理器。DMP 128 支持的 Dante 功能可通過 ICOM 現有的網絡架構，將高質量的視音頻內容及預錄制的音頻分配至不同的端點。

    Extron Pro 系列帶來直觀便捷的系統控制

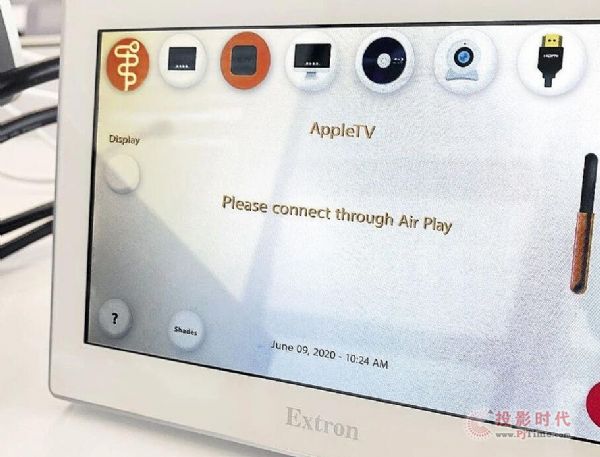

    易用性和一致性是跨學習空間系統設計的關鍵，它能夠確保所有空間帶給用戶一致的操作體驗。Extron Pro 系列控制產品可兼容本地的 DTP 系統。講臺的 TLP Pro 725T 7" 桌面型觸摸屏可支持定制化的界面，使得用戶能夠熟練操作所有空間的系統。觸摸屏可通過基礎網絡架構與矩陣切換器內置的 IPCP Pro 控制處理器相連接，這樣既簡化系統設計，又節約安裝空間。該控制處理器集成的三端口視音頻局域網交換機可對所連接的視音頻設備進行本地控制，此外它還具備一個以太網端口，可訪問校園的網絡。Extron IPA T RLY4的四個繼電器分別與矩陣切換器的四路數字輸入/輸出連接，增強了對 Extron XPA® 雙通道和四通道音頻功率放大器的控制。用戶通過在其 iPad 上安裝免費的 Extron Control App 亦可實現對系統的遠程控制，該界面可輕松與觸摸屏界面同步。

    DTP 和 XTP 系統相結合為可分離式階梯教室提供視音頻信號切換及分配

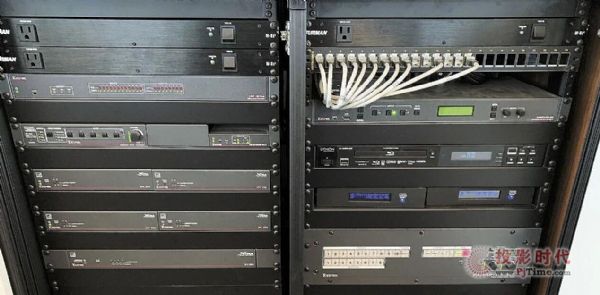

    階梯教室可容納 250 人，其系統具有與普通教室和實驗室類似的信號源設備及信號處理功能。系統控制通過安裝在講臺的 TLP Pro 725T 7" 桌面型觸摸屏或隔壁控制間的觸摸屏來實現。當 A、B 兩廳合二為一時，工作人員通過控制間的 Extron TLP Pro 1720TG 17" 桌面觸摸屏對整個系統進行監控和控制。為了將兩者的 DTP 系統整合在一起，機柜內安裝有 XTP II CrossPoint 3200 模塊化矩陣切換器。這一 32x32 的模塊化矩陣，為本地及遠程設備提供 HDMI 信號的分配及路由。Extron XTP SR HD 4K 圖像解析度轉換接收器可為兩廳的 4 臺專業投影機系統及 2 臺 90" 反顯顯示器提供優質畫面內容。同樣安裝在機柜內的 Extron IPCP Pro 555 控制處理器所支持的 LinkLicense® 能夠讓用戶在室內或遠程通過筆記本及其它移動設備來控制視音頻系統。

    成果反饋

    成為一名合格的醫生，需要經歷多重考核。ICOM 的辦學理念是幫助每一位學員全面地掌握骨科診斷方法及相關技術，而 Extron 完整的解決方案正是幫助學校進一步落實這一辦學理念的有效途徑。

    Brian Atkinson

    信息技術部總監

    ICOM

    從前期設計到順利竣工，整個項目耗時 12 個月。集成商按時向校方交付了視音頻系統的設計，并在 3 個月內完成了所有安裝及調試。所有教室及會議空間在首屆新生入學前全部就緒。據 ICOM 院長兼首席學術官 Thomas Mohr 博士的反饋，設計并建造 ICOM 這所高校的主要目的是吸引一支高素質的教師及學生隊伍的加入。如今憑借技術驅動型的課程設計，ICOM 已具備為未來培養優秀骨科醫師所需的一切條件。
