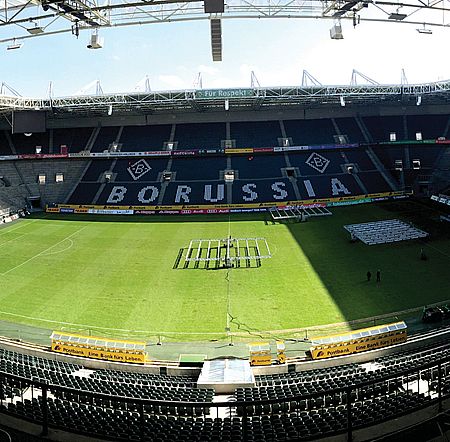

于2004年啟用的BORUSSIA-PARK足球場有5萬余個觀眾席位，是德國10大足球場之一。這是Borussia球隊的主場，也是2011年FIFA女子足球世界杯的舉辦場地。BORUSSIA-PARK球場還舉辦了很多著名歌手的演唱會，如Elton John和Bruce Springsteen。

    項目挑戰

    BORUSSIA-PARK在2015年時計劃將場館的音頻系統進行全面更新。整個工程需要在 2015/2016賽季前完成，等于只有6周的安裝時間來完成從舊系統的拆除到將更多功能的新系統進行安裝和調試等所有工作。同時系統設計師們還需要滿足幾個嚴格的要求：

    • 全面的冗余意味著系統絕對的穩定：

    有著54000名球迷在現場觀看比賽，同時電視轉播前更有百萬名來自世界各地的觀眾，音頻系統的崩潰是絕對不能發生的事情。

    • 監控和用戶控制界面：

    在面對這么大型和復雜的系統時，一套出色的監控系統是必不可少的，同時還應該讓用戶可以調節需要的功能，并且上手容易。

    • 為未來升級做好準備：

    將球場停運一段時間來進行升級的成本是非常大的，因此作為音頻系統的核心處理能力和功能要能夠滿足未來需求的擴展。

    Henry Bleß, Wärtsilä FUNA International公司項目經理：“當其它的設計方案還需要將不同品牌的多種設備組合成一套系統時，QSC的方案可以在一個平臺上就可以滿足所有的需求。”

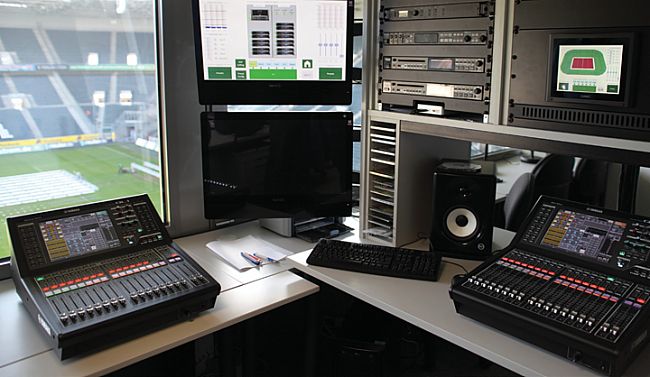

（控制室）

    解決方案

    系統控制和供電

    在項目的前期規劃階段，WFI公司該項目的經理Henry很快就確認了Q-SYS平臺是最好的選擇。他特別強調到：“當其它的設計方案還需要將不同品牌的多種設備組合成一套系統時，QSC的方案可以在一個平臺上就可以滿足所有的需求。”一體化的平臺不但可以讓設計和安裝更簡便，同時還可以更好的保證整個系統的耐用度。“Q-SYS一個系統就能覆蓋包含路由、DSP、網絡化功放、系統監控、多媒體播放和用戶控制界面等所有的功能。”

    控制：保持用戶界面的簡潔

    盡管系統本身的功能很復雜，但是用戶的控制界面需要保持簡潔的操作、優秀的操控和清晰的表述，以幫助用戶方便的了解和使用整個系統的功能。得益于Q-SYS平臺用戶控制界面的智能化設計，工作人員在開始使用后可以快速的對整個系統進行了解，并能準確的知道如何去使用它，而不需要繁瑣的產品培訓。Henry說到：“Q-SYS非常簡便直觀的圖像化用戶控制界面讓您可以實時的查看或調整各種參數。當系統運行正常時，普通用戶只會看到那些關鍵參數，比如音量、系統網絡內的各設備狀態等。但是技術操作人員可以隨時訪問更高階的參數設置”

    全面的冗余保證了絕對的穩定

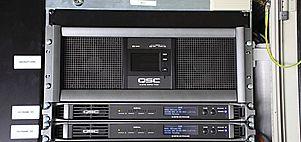

    整個球場音頻網絡中的每一個關鍵設備都設計并部署了全面的備份冗余。這包括雙環網絡架構、冗余Q-SYS Core處理器和控制室內完全鏡像化的多臺混音臺。系統內還包含一個備用的解決方案，出現緊急情況時會切換到一直處于待機狀態的Q-SYS CXD-4.3Q或CXD-4 .5Q網絡功放。

    擴展空間

    Q-SYS Core處理器給未來的系統擴展和升級提供了大量的性能空間。比如額外的需要擴音的區域或者PA系統，或是將音頻傳輸?shù)接糜陔娨暬驈V播傳輸?shù)囊苿?dòng)轉播站。Henry說：“Q-SYS平臺可以讓您輕松的讓系統輸入或輸出各種音頻流到各種音頻源�！�

    成果

    整個全新的系統在新賽季的第一場比賽前就如約交付到了球場管理人員手中，而且第一次亮相就非常出色。不只是用戶表示很滿意，球場的球迷們也都反映效果非常棒。經過工程師精心設計的系統在大音量的情況下任然有著非常優秀的清晰度。Henry最后說到：“球迷們享受著比賽的氛圍，操作人員方便的使用著這個強大、簡便、直觀、可靠的系統，同時球場管理人員還不需要對Q-SYS網絡的安全性有任何的擔憂�！�
