LED顯示屏不斷擴張應用疆界，于XR/VP影視領域開創無法被其他顯示器取代的利基應用；而在超微小點間范疇，mini-/micro-LED顯示屏持續瞄準室內高階顯示應用，包含家庭劇院、安防…等，都為產業帶來成長動能。這也呼應市場研究機構LEDinside 2023年的報告1指出，LED顯示屏市值持續成長，到2026年可以達到近130億美金，年均復合成長率為14%。

    注1: LEDinside 全球 LED 顯示屏市場展望與價格成本分析報告

    XR/VP應用多機拍攝與慢動作拍攝需求 | 支持高幀率240FPS LED顯示屏

    為了降低拍攝成本以及增加拍攝的彈性，多機位拍攝需求越來越多，過去使用支持60FPS的顯示屏僅能讓兩臺攝影機同時拍攝，但當LED顯示屏可支持高幀率240FPS時，表示可以讓四臺攝影機同時進行拍攝，對于收視觀眾為全球性的節目，不同機位拍攝到的渲染畫面將投放相對應國家的廣告，提供一個方便快速的制作方式。另外慢動作拍攝則是將每秒拍攝到的240幀畫面分成4秒播放，大幅減低了演員在表演時的困難度，也提升了慢動作畫面的流暢度。

    超微小點間距mini-/micro-LED顯示屏邁向8K分辨率 | 高掃架構LED顯示屏精簡組件數；驅動芯片使用QFN封裝降低返修困難

    隨著使用者對于顯示器畫面效果要求越來越高，超微小點間距mini-/micro-LED顯示屏分辨率不斷提升，國際大廠LG在ISE 2023已展出micro-LED 8K顯示器，表示分辨率提升勢在必行，并在間距微縮的趨勢下LED顯示屏尺寸也變小，更接近商用領域。

    面對間距微縮、分辨率提升帶來的像素增加需求，高掃架構的LED顯示屏在同樣使用48通道驅動芯片的條件，90行掃設計相較32行掃設計可以降低近65%的驅動芯片使用數。另外驅動芯片所使用的封裝型態也是值得關注的焦點，因為這些模塊都非常昂貴，而QFN封裝的驅動芯片較BGA封裝的驅動芯片容易返修，降低整體成本壓力。

    LED顯示屏驅動芯片迎接千兆頻率挑戰 | 低頻仿真高頻以降功耗

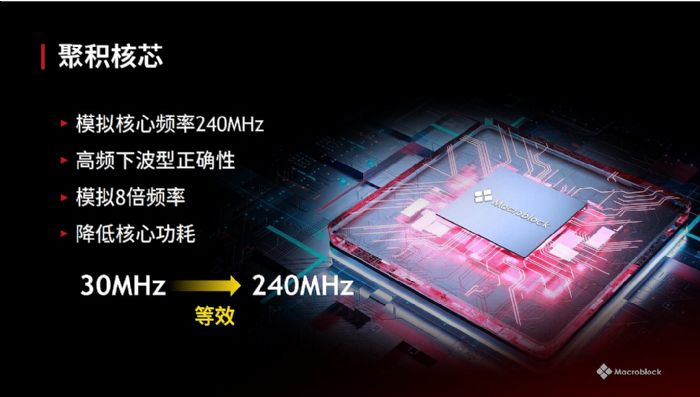

    為支持高幀率或高掃架構的LED顯示屏，且顯示效果要維持16-bit灰階/7,680Hz刷新率，關鍵在于驅動芯片的核心頻率。聚積科技的驅動芯片以「核心運算力提升」與「算法優化」兩大面向為產品進行升級，因此驅動芯片可仿真8倍核心頻率，使30MHz時鐘頻率(GCLK)仿真為240MHz時鐘頻率，降低核心負荷進而減少驅動芯片核心功耗，并達到高規格的顯示規格。

    聚積科技新一代共陰LED驅動芯片

    聚積科技在2023年投入大量研發資源，針對高技術門坎應用推出共陰驅動芯片新品: MBI5762與MBI5780。聚積共陰驅動芯片使用獨家PLL倍頻技術，實現低頻模擬高頻，降低驅動芯片功耗外，放大共陰架構的節能優勢，也減少色偏等顯示問題產生機會，使較低的LED面板溫度在室內應用領域中帶來更佳的使用體驗。

    MBI5762 | XR / VP LED顯示屏

    MBI5762產品特色包含: 48通道、最高32掃設計，可以支持240幀訊源輸入，應用點間距橫跨P4-P0.8mm；顯示效果可達16-bit灰階，7680Hz刷新率。MBI5762具備超視覺運算功能，可減輕拍攝時常見的低灰閃爍與掃描線問題。

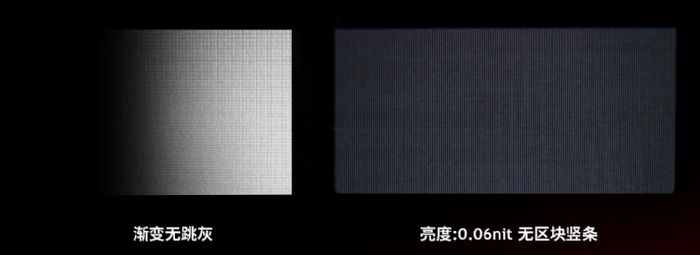

    顯示效果上以MBI5762所制作的模塊為例，可以看到低灰漸變畫面平滑不跳灰、灰階1/亮度0.06nit時，無區塊豎條等顯示問題。

    MBI5780 | 超微小點間距mini-/micro-LED顯示屏

    MBI5780產品特色包含: 48通道、行列掃架構、高集成、最高90掃設計，支持120幀訊源輸入，最小應用點間距為P0.4mm，顯示效果同樣非常卓越。另外因為應用間距非常小，熱功耗表現將影響顯示效果。從MBI5780模塊的熱成像圖可知熱功耗性能表現優秀，有芯片與無芯片的PCB板面溫差僅4度，且板子的均溫也低于40度。

    在深耕LED顯示屏產業，聚積科技以共陰架構驅動新品支持XR/ VP高幀率應用需求，而在超微小點間距顯示屏則透過解決熱功耗，提升商用普及性，助力高階顯示應用蓬勃發展。
