轉播車的作用主要是實況轉播，具有攝錄像、編輯等功能。也可將設備搬至現場進行攝制工作，信號將用微波設備送至電視臺進行播放。

    為了滿足高清視頻播放的需求，4K視頻的采集播放越來越重要。中帝威特別為傳媒公司精心設計了一款4K轉播車導播切換系統，采用中帝威自主研發的設備來完成轉播車的系統組裝。

    4K導播臺在轉播車應用

    2023深圳馬拉松已于2023年12月3日鳴槍開跑，作為深圳十大本土體育賽事，深馬和南山半馬會在深圳衛視、深圳體育健康頻道等同步直播，與往年不同的是，今年的直播有首臺全國產深圳造4K超高清新型馬拉松轉播車 加入深圳廣播電視集團實時直播的隊伍，全景呈現這場市民與跑者踴躍參與的城市嘉年華。

4K導播臺方案圖

    廣播電視臺專用導播切換臺,最多支持8路4K60信號。設備集成SDI解碼器，HDMI解碼器，DP解碼器，最高分辨率支持4K60HZ,向下相容3G SDI 等1080P/720P的高清視頻信號，內置格式轉換器,自適應前端不同視頻信號輸入。內置特效發生器、音頻處理器及視頻流媒體處理等切換臺常用組件。

    視頻信號接口支持4路12G SDI+2路4K60 HDMI-compatible+2路4K60 DP共8路視頻輸入，2路12G SDI輸出+2路4K60 HDMI-compatible輸出+1路1080P HDMI-compatible輸出 ，共5路視頻信號輸出。

    音頻信號接口支持2路話筒輸入，1路LINE輸入，共3路音頻輸入，1路Line 輸出。

    支持DCB控制系統及Tally輸出。

    可選配H.26x編碼模塊,可以記錄到內部EMMC,外置SSD硬盤中。

    采用高強度鋁合金外殼，攜帶方便。可適用于廣播電視臺演播室及外景視頻特效切換的需求。對于專業級用戶,可通過DCB接口擴展操控鍵盤。

4K導播臺特性

    Features

    一體機身設計

    金屬鋁合金材料，強度高重量輕

    工業級機械按鍵

    霍爾傳感器推桿(T-Bar)

    支持RJ45遠程控制

    支持DCB控制

    支持圖文疊加功能

    廣電標準Tally接口

    支持GPI控制

    支持搖桿，攝像機控制

    支持腳踏板，控制手柄等輸入

    支持3840x2160p60/50/30/25/24，H.264編碼

    支持 CBR 固定碼率模式

    支持 High profile 編碼

    錄制文件格式MP4，支持EDIUS非編軟件

    存儲設備接口支持USB3.0和SATA 硬盤錄制

    USB接口可接鼠標鍵盤，用于操作內錄系統

    HDMI接口輸出內錄系統的操作界面

    支持畫面凍結功能

    2xHDMI+2xDP+4xSDI輸入

    MULTIVIEW輸出：2路HDMI

    PGM輸出：2路HDMI+2路SDI

    2路MIC輸入

    1路LINE IN輸入

    1路LINE OUT輸出

    支持4K HDR

    支持音頻跟隨、混音功能

    支持SDI音頻解嵌

    支持HDMI音頻解嵌

    支持PIP畫中畫和POP畫外畫功能

    支持MIX/FADE/WIPE切換特效;

    支持CUT硬切、AUTO自動切換及FTB黑場應急切換

    1組KEY，支持亮度鍵、色度鍵

    支持RS422接口控制攝像機

    支持PC軟件遠程升級

    設備自帶彩條輸出畫面

    支持DC12V電源輸入

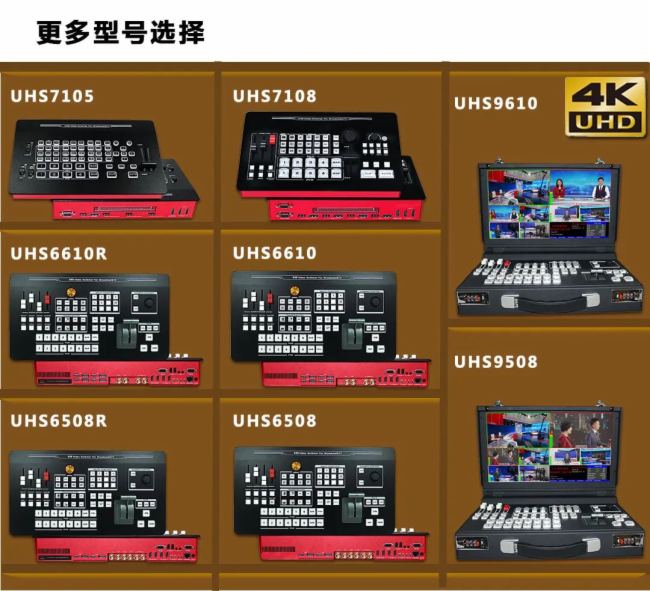

4K導播臺系列

    4K Switcher series

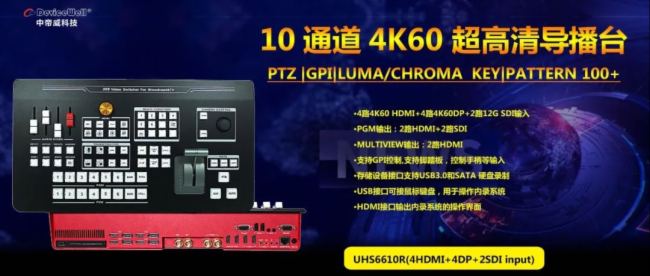

    中帝威4K級導播切換臺UHS6610R,視頻信號接口支持2路SDI+4路HDMI-compatible +4路DP共10路視頻輸入，2路SDI輸出+6路HDMI-compatible輸出+1路UVC輸出，共9路視頻信號輸出。

    支持RJ45遠程控制、標準Tally 接口、GPI 控制、搖桿、攝像機控制等。

    支持3840×2160P60/50/30/25/24，1080P。

    圓形、菱形、扇形、梅花、百葉窗等上百種特效劃像。

    支持圖文疊加功能。

    中帝威4K級導播切換臺UHS7105,視頻信號接口支持4路HDMI+1路DP共5路視頻輸入，3路HDMI輸出。音頻信號接口支持2路話筒輸入，1路LINE輸入，1路Line 輸出。

    支持RJ45遠程控制、標準Tally 接口、GPI 控制等。

    支持3840×2160P60/50/30/25/24，1080P。

    圓形、菱形、扇形、梅花、百葉窗等上百種特效劃像。

    支持USB3.0 UVC 輸出。

    支持圖文疊加功能。

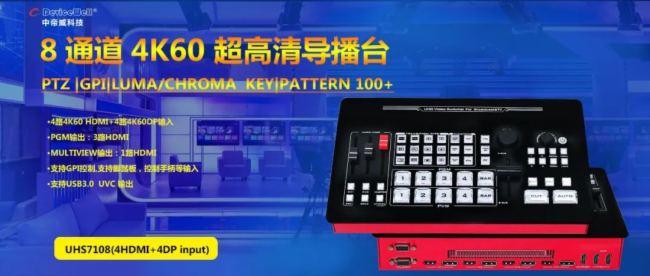

    中帝威4K級導播切換臺UHS7108,視頻信號接口支持4路HDMI+4路DP共8路視頻輸入，3路HDMI輸出。音頻信號接口支持2路話筒輸入，1路LINE輸入，1路Line 輸出。

    支持RJ45遠程控制、標準Tally 接口、GPI 控制、搖桿、攝像機控制等。

    支持3840×2160P60/50/30/25/24，1080P。

    圓形、菱形、扇形、梅花、百葉窗等上百種特效劃像。

    支持圖文疊加功能。

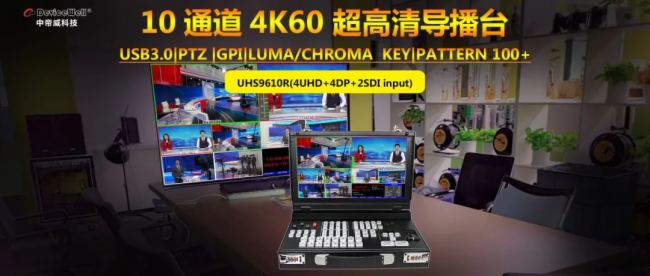

    中帝威4K級導播切換臺UHS9610R,視頻信號接口支持2路SDI+4路HDMI-compatible +4路DP共10路視頻輸入，2路SDI輸出+6路HDMI-compatible輸出+1路UVC輸出，共9路視頻信號輸出。

    支持RJ45遠程控制、標準Tally 接口、GPI 控制、搖桿、攝像機控制等。

    支持3840×2160P60/50/30/25/24，1080P。

    圓形、菱形、扇形、梅花、百葉窗等上百種特效劃像。

    自帶15.6寸液晶顯示屏+工業級機械按鍵。

    支持圖文疊加功能。

    中帝威4K級12通道導播切換臺,視頻信號接口支持12路SDI視頻輸入，3路SDI輸出+5路HDMI-compatible輸出+1路UVC輸出，共9路視頻信號輸出。音頻信號接口支持2路XLR音頻輸入，2路XLR路音頻輸出。

    支持RJ45遠程控制、標準Tally 接口、GPI 控制、搖桿、攝像機控制等。

    支持3840×2160P60/50/30/25/24，1080P。

    圓形、菱形、扇形、梅花、百葉窗等上百種特效劃像。

    自帶17寸液晶顯示屏+工業級機械按鍵。

    支持圖文疊加功能。
