英國曼徹斯特大學工程校區 (MECD) 全新建造的兩幢大樓與原先的圖書館 (Oddfellows Hall) 相連接。樓內設有兩層報告廳，4 個教學集群，超過 120 間會議室和教室(替代傳統型教室)，及 1 個大型互連場地(由 5 個大型教學區、獨立實驗室/講習班、可分離式報告廳以及 1 間獨特的課堂與干實驗室二合一的融合場館)構成。整個校區共有 5 幢大樓。該項目為其新增約 2,200 個教學、會議及社交空間，總面積達 80,000 平方米。

    CHALLENGES

    項目挑戰

    校方要求為這數百間靈活型教學空間配備具有超強擴聲和直觀控制功能的 AV 切換系統。同時，Oddfellows Hall 也需進行系統升級以匹配全新大樓內的尖端技術。MECD 的所有房間之間應實現互聯，AV 系統也需被集成至校園資源管理系統 - Extron GVE。

    SOLUTION

    解決方案

    集成商配合校方 IT/AV 團隊完成了 AV 系統設計，并帶頭對選用的所有 Extron 產品，包括：專業級 AV 矩陣切換器、切換器、DSP 音頻和控制系統，以及 NAV Pro AVoIP 系統進行一體化集成。教師可登錄教室目錄網站，根據房間大小及 AV 功能等，為特定課程選擇最佳空間。

會議教室采用靈活型設計用于支持常規課堂授課及小組協作

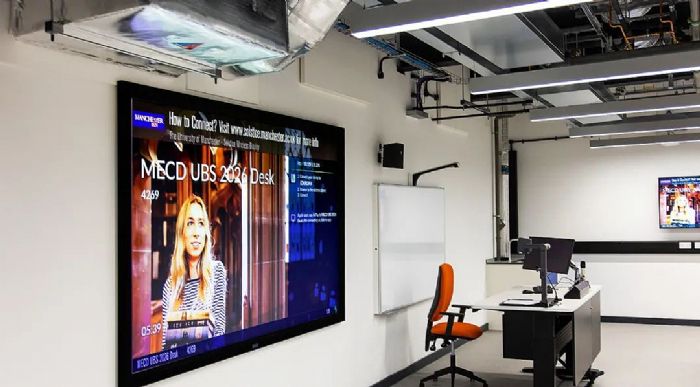

    大中型規模的會議教室配備 Extron XTP® 系統或固定尺寸的 AV 切換系統，具體型號視房間大小及信號源來定。有線或無線連接的 AV 信號經由 XTP 系統或圖像解析度轉換演示切換器路由至多顯示終端，如 Panasonic® 10,000 流明的投影機和 LG 拼接墻等。室內擴聲系統主要基于 Extron ProDSP™ 處理器，如通過支持 AEC、VoIP 和 Dante® 的 DMP 128 Plus 音頻處理器來管理節目音頻及麥克風音頻輸入的混音。

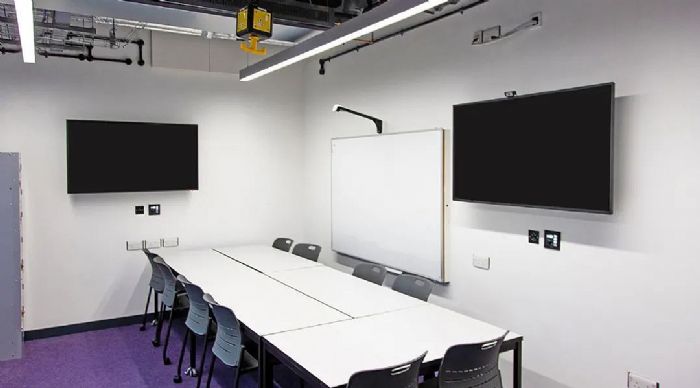

    小型會議教室至少配備 1 臺顯示器和 1 套基于 Extron SW HD 4K PLUS 4K/60 HDMI 切換器的 AV 系統。

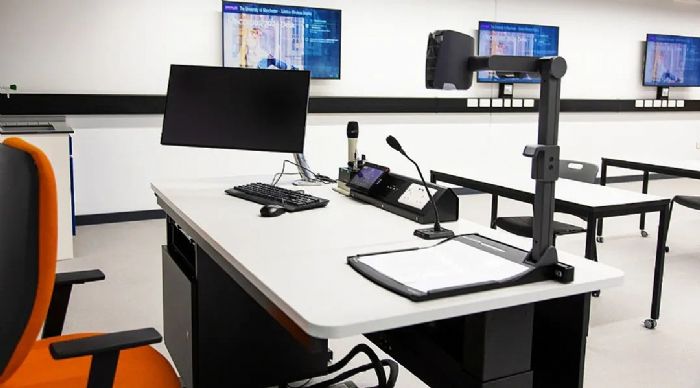

    AV 系統控制方面，各房間都配備 1 臺 Extron IP Link® Pro 控制處理器，其能夠與 NBP 106 D 網絡按鍵面板和 TouchLink® Pro 觸摸屏協同工作，為所有系統功能提供直觀的控制。教師可通過以上集成 AV 功能的講臺上的 TLP 觸摸屏進行信號源切換，將相同的內容演示在所有顯示器上，使得各小組都可控制其本地顯示器，或共享來自工作站或其它房間的信號內容。

融合場館實現全方位一體化教學環境

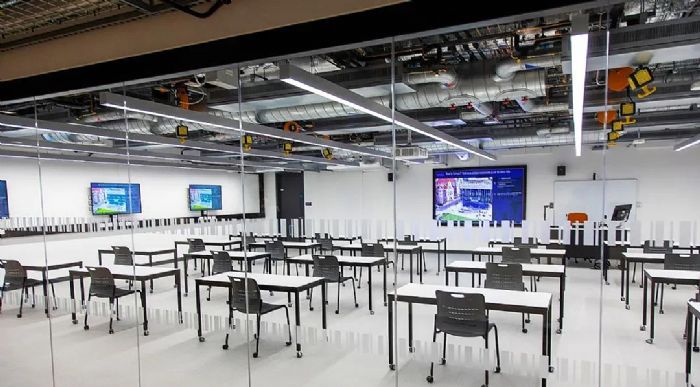

    1 號融合場館采用可分離式設計，由單臺 XTP II CrossPoint 3200 模塊化矩陣切換器為各種空間配置提供 AV 信號路由。

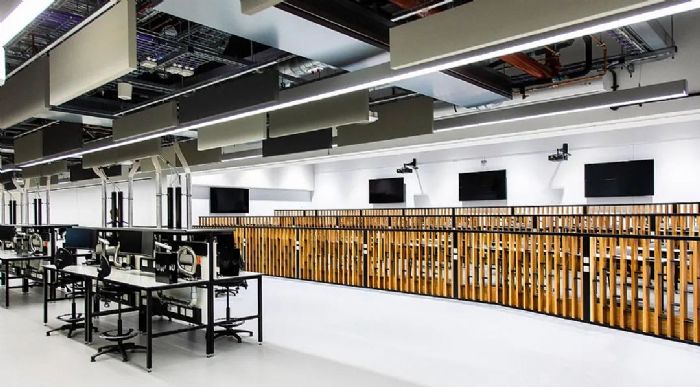

    2 號融合場館采用常規課堂與干實驗室二合一的創新設計，成功將理論教學與操作應用完美結合。在理論教學區，7 個學生工作站都能與 2x2 的拼接墻聯動，以增強可視性并優化協作 。場館另一邊為干實驗室，這使得同學們能夠在理論學習與實操應用之間自由切換，以加深對知識的掌握，并提升操作技能 。

學生空間可共享教室信號源內容

    學生空間亦可訪問與教室內相同的信號源。墻面的 Extron MediaLink 控制器和網絡按鍵面板在這里用于信號源選擇及對本地顯示器的控制。

    NAV Pro AVoIP 系統實現校區內所有房間及建筑的互聯

    為實現 MECD 所有教室與校內其它房間的互聯，集成商選用了 Extron NAV® Pro AVoIP 系統。截至項目安裝期間，它是英國所有高校內部署的最大規模的 NAV 系統。雖然曼徹斯特大學早已是 Extron 的老用戶了，但此次 MECD 項目是他們首次啟用 NAV 系統。該系統共有 186 個節點，可支持信號內容在不同數量節點之間的共享。即使單個或多個可分離式空間經過重新配置，也不受影響。

    “

    我們可發送任一信號源至整個 MECD 校區內的不同教室，NAV 系統將整個區域整合為一個巨大而靈活的學習空間。

    Trevor Byrne

    媒體服務主管

    曼徹斯特大學

    NAVigator 系統管理器可通過學校數據網絡為 NAV 編解碼器提供快速、直觀的配置和控制。它可與 GVE 集成，實現校園內所有空間的互聯。GVE 與 NAV 系統共同構建起一個安全的平臺。該平臺通過 GVE 直觀的網絡界面即可實現設備連接、狀態監控及控制。與此同時，GVE 內部還設置了警報，在設備連接出現狀況時及時通知支持團隊。簡言之，NAVigator 和 GVE 的強強聯合優化了對整個 MECD 內 NAV 編解碼器及房間遠程系統的監控及控制。

    RESULTS

    成果反饋

    通過 NAV 系統實現一體化集成的 AV 切換器、分配和控制系統為學校提供了其所需的靈活性、超高性能和可擴展性，能夠在校內互聯的各教室之間提供可靠的內容傳輸。

    MECD 始終可滿足甚至超越師生及管理人員的預期。曼徹斯特大學副校長兼科學與工程學院院長 Martin Schröder 教授提到：“MECD 為跨學科研究及日常教學提供的全新環境令人為之振奮，同時對整個工程學領域也有著積極的影響力。我們成功創建了一個能夠啟發靈感且高度靈活的一流教學及研究環境，為大學培養未來工程師和材料科學家開辟了全新的路徑。”
