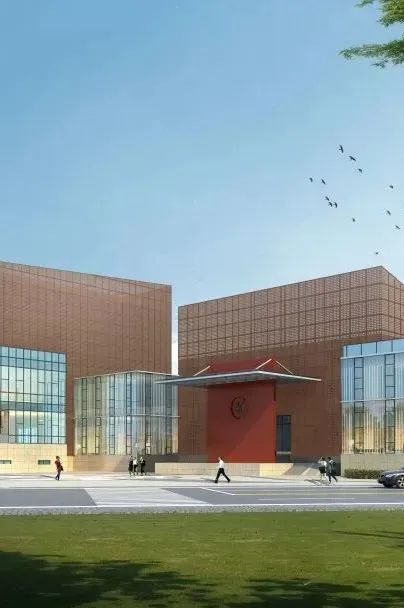

安徽·蚌埠文化館

    安徽蚌埠文化館位于龍子湖西岸，總占地面積1.3萬平方米，建筑面積7100平方米，場館面積2600平方米。其中，劇場面積4500平方米，可容納511人，設有526平方米的主舞臺，118平方米的VIP放映廳。劇場引入技術先進的舞臺設備，能充分滿足戲曲、話劇、音樂會、綜藝等演出需求。

獨特 外觀

    館外立面采用玻璃等四種幕墻，整個場館通過體塊穿插、疊合、堆積的形式呈現，塑造極具雕塑感的建筑形態，宛若堆積于湖邊的山石。加上LED燈帶的點綴，夜晚整個場館將與龍子湖的水景相映成輝。它的建成將進一步深化蚌埠優秀傳統文化的時代內涵，打造更具蚌埠特色的文化名片。

    其中主要運用了“主流線”品牌：

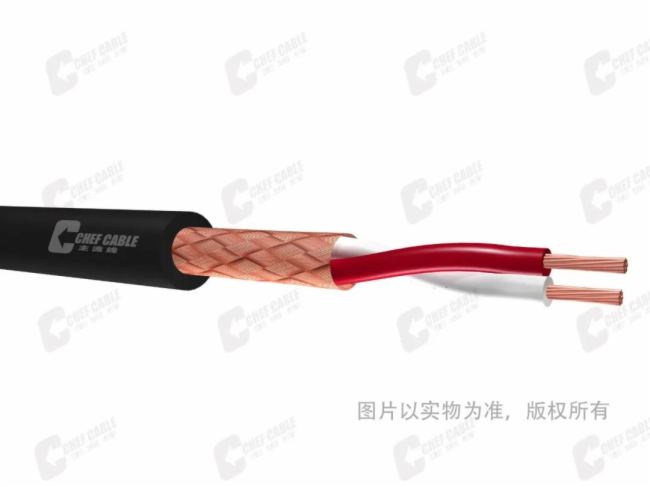

麥克風線纜

    編織屏蔽麥克風線纜，采用優質高純度(OFC)無氧銅絲絞合，特別配方聚氯乙烯絕緣，黑色彈性聚氯乙烯護套。

    導體截面積：2×0.3mm2(23AWG)

    屏蔽：無氧銅絲編織屏蔽，覆蓋率90%

    標稱護套外徑：6.0mm

    標稱導體直流電阻(20℃)：57.46Ω/km

    標稱芯-芯之間的電容：150pF/m

    標稱芯-屏蔽之間的電容：250pF/m

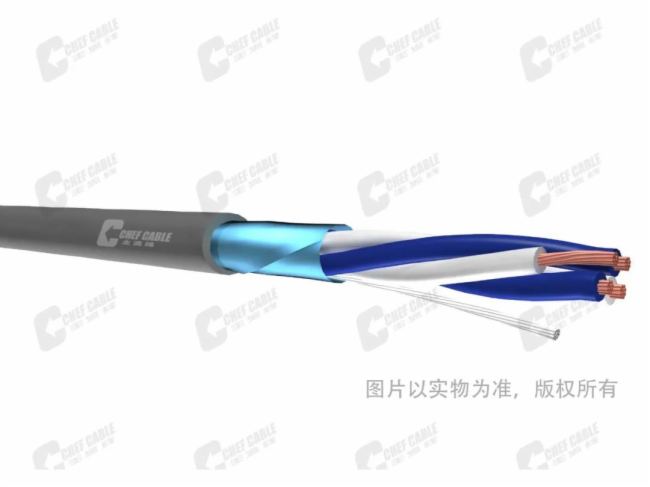

音頻安裝線纜

    4芯星絞音頻安裝線纜，采用優質高純度(OFC)無氧銅絲絞合;特別配方聚氯乙烯絕緣，鋁箔加地線屏蔽，特殊配方聚氯乙烯護套，顏色為珠光灰

    導體截面積：4×0.18mm2(25AWG)

    屏蔽：鋁箔屏蔽+鍍錫無氧銅絲絞合地線，覆蓋率100%

    標稱護套外徑：4.5mm

    標稱導體直流電阻(20℃)：95.76Ω /km

    標稱芯-芯電容：140pF/m

    標稱芯-屏蔽之間的電容：270pF/m

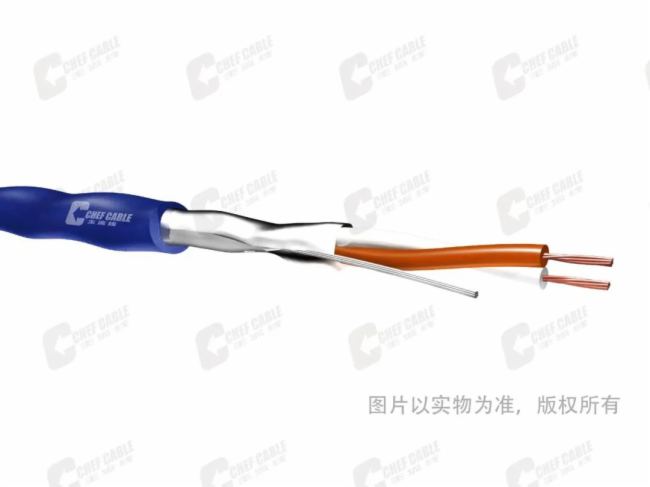

數字音頻線纜

    AES/EBU數字音頻線纜，采用優質高純度(OFC)無氧銅絲絞合，特別配方聚乙烯絕緣，鋁箔屏蔽，藍色聚氯乙烯護套，外形為絞形，硬線，較細，適用于固定安裝

    導體截面積：2×0.18mm2(25AWG)

    屏蔽：鋁箔屏蔽+鍍錫無氧銅絲絞合地線，覆蓋率100%

    標稱護套外徑：4.1mm

    標稱特性阻抗：110Ω

    標稱導體直流電阻(20℃)：95.76Ω/km

    標稱芯-芯之間的電容：48pF/m

    標稱芯-屏蔽之間的電容：90pF/m

    標稱衰減：8.4dB/100m@10MHz

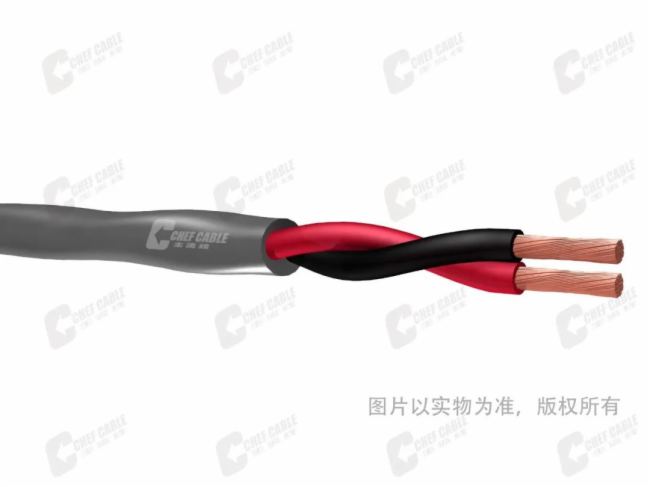

揚聲器線纜

    護套絞形揚聲器線纜，采用優質高純度(OFC)無氧銅絲絞合，特別配方聚氯乙烯絕緣，冷灰色聚氯乙烯護套;適用于工程暗線架設。

    導體截面積：2×4.0mm2(12AWG)

    標稱護套外徑：11.2mm

    標稱導體直流電阻(20℃)：4.31Ω/km

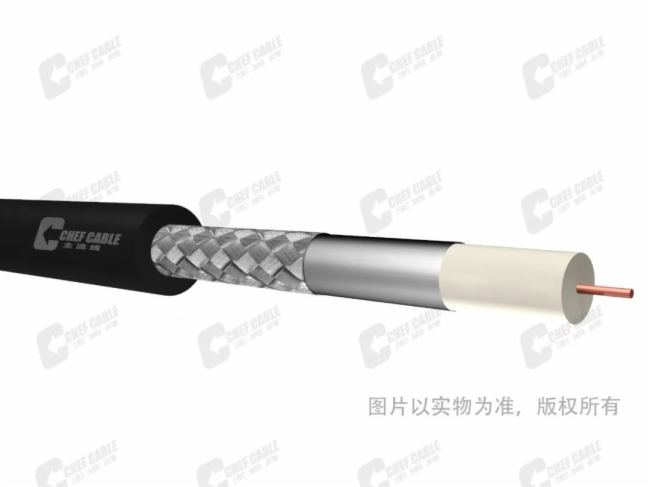

50Ω同軸線纜

    超長距離50Ω同軸線纜，采用優質高純度(OFC)無氧單芯銅絲 ，發泡聚乙烯絕緣， 雙重屏蔽，黑色聚氯乙烯護套。

    導體線規：13AWG

    屏蔽：編織加鋁箔屏蔽，編織屏蔽覆蓋率95%

    標稱護套外徑：7.5mm

    標稱特性阻抗：50Ω

    標稱芯-屏蔽之間的電容：84pF/m

    標稱衰減：14.1dB/100m@440MHz

    19.0dB/100m@750MHz

數字視頻線纜

    數字視頻線纜，采用優質高純度(OFC)無氧單芯銅絲，發泡聚乙烯絕緣，編織加鋁箔屏蔽，黑色聚氯乙烯護套。

    導體線規：21AWG

    編織加鋁箔屏蔽，編織屏蔽覆蓋率95%

    標稱護套外徑：5.5mm

    標稱特性阻抗：75Ω

    標稱導體直流電阻(20℃)：41.4Ω/km

    標稱芯-屏蔽之間的電容：55pF/m

    標稱衰減：

    23.4dB/100m@750MHz (HD-SDI)

    33.3dB/100m@1500MHz(3G-SDI)

    標稱回波損耗：

    ≥23dB@5-1600MHz

    ≥21dB@1601-4500MHz

    ≥15dB@4501-6000MHz

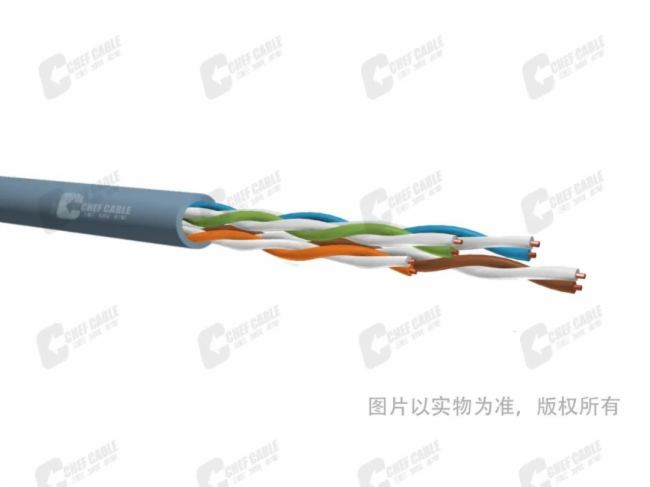

超五類非屏蔽網線

    超五類非屏蔽網線，布線使用。符合阻燃標準：IEC60332-1

    線規：24AWG

    標稱護套外徑：5.5mm

    標稱特性阻抗：100Ω

    標稱帶寬為100MHz

    標稱衰減：22dB/100m@100MHz

    標稱回波損耗：20.1dB@100MHz

    滿足YD/T1019-2013標準和TIA/EIA568標準
