為適應迅猛發展的信息化浪潮對企業培訓帶來的新機遇和新挑戰，緊跟全國企業系統信息化建設發展的大趨勢，與時俱進地推進信息化建設工作，實現信息化與培訓教學、科研、智庫、行政管理、后勤服務工作的深度融合，某單位將建設一流信息化系統要求，打造一個智能、融合、創新、協同的“智慧多功能會議室”，全面構建起平臺統一、技術先進、功能完備、操作簡單，高效穩定、安全可靠的智慧多功能會議系統，實現信息資源數字化、信息服務網絡化、協同工作流程化、決策支持智能化。使某企業單位的智能化、信息化水平達到全國企業系統一流水平。

    通過需求調研，具體設計內容如下：

    本次設計的會議室總面積為：63.72平方，長約10.8米，寬約5.9米。

    配置投影顯示系統;音響擴聲系統;中控控制系統;遠程視頻會議系統;視頻切換系統;會議發言系統;無紙化辦公系統。

    總體建設方案系統設備概述

    投影主機選用寶視來VU760市場主流配置的激光投影機：亮度6000流明;對比度≥5000000:1;顯示面板尺寸≥0.64英寸;激光固態光源，光源壽命≥30000小時;全新IRIS動態光圈技術;標準分辨率≥WXGA(1920x1200);投影幕布選用電動150英寸幕布。

    本次項目配置的是6000流明的投影機，分辨率最高可以達到2K，主要作用于開日常會議、培訓的時候，把筆記本電腦要分享的會議內容投屏到幕布上，也能作用于公司開遠程視頻會議的時候傳輸會場和遠端會場的雙方畫面顯示在幕布上，超大的畫面顯示，讓會場有更加好的視覺體驗。

    本次項目選配了YVCBOX/臻為YL-445專業陣列音柱作為會場的擴聲，該系列音柱是一款高性能的專業擴聲音柱，箱體采用4個4寸低音和2個2寸高音進口喇叭單元設計，中頻動態效果表現輕松自如，高音細膩甜美，重現經典現場。

    為了保證聲音能覆蓋整個會場的每一個角落，讓參會者有更好的音質聽覺體驗，本次項目設計4個音柱作為會場的擴聲。

    本次項目設計了1臺YVCBOX/臻為品牌的8進8出數字音頻矩陣，主要作用處理會場聲音的延時、噪聲抑制、噪聲增益、回聲消除等功能。

    本次項目配置了1臺YVCBOX/臻為品牌的8路帶編組調音臺，主要作用控制整個系統的音源的輸入和輸出(如：電腦、手機、DVD等音源的輸入);在開遠程視頻會議的時候，可以利用調音臺的編組輸出把所有麥克風的聲音給到電腦，電腦再通過視頻會議軟件把聲音給到另外一端，實現雙向對講。

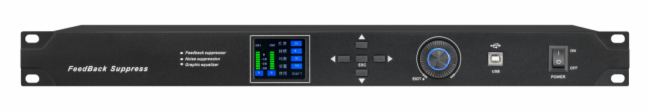

    本次項目配置了1臺YVCBOX/臻為品牌的2進2出抑制器，主要作用處理整個系統的麥克風音源的嘯叫，反饋抑制器在擴聲系統中，如果將話筒音量進行較大的提升，音箱發出的聲音就會傳到話筒引起的嘯叫，這種現象就是聲反饋。聲反饋的存在，不僅破壞了音質，限制了話筒聲音的擴展音量，使話筒拾取的聲音不能良好再現;深度的聲反饋還會使系統信號過強，從而燒毀功放或音箱 (一般情況下是燒毀音箱的高音頭)，造成損失。反饋抑制器是一種自動拉饋點的設備，當出現聲反饋時，它會立即發現和計算出其頻率、衰減量，并按照計算結果執行抑制聲反饋的命令。

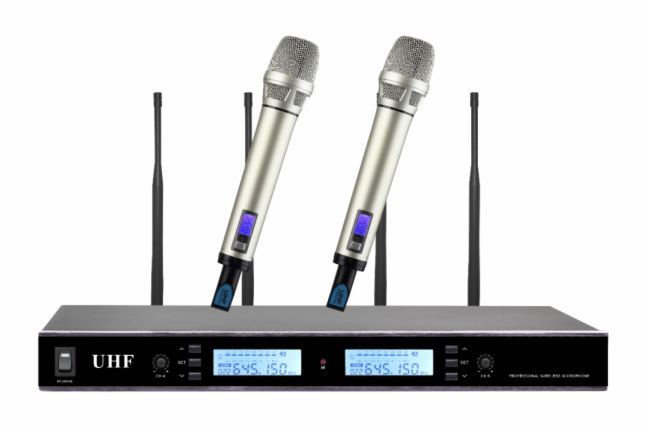

    本次項目配置了YVCBOX/臻為品牌的1套真分集無線手持麥克風、18套手拉手無紙化升降會議話筒，主要功能滿足日常本地會議和遠程視頻會議采集聲音使用;

    本次項目配有1臺YVCBOX/臻為品牌的8進8出HDMI高清4K60無縫固化矩陣，圖像分辨率最高支持4K60，主要的作用把整個會場視頻源來回切換畫面，這個功能在一個會場有多臺電腦、攝像機、等視頻源的情況下會經常用到，本設備最大的亮點是畫面支持4K60外，還支持在切換畫面的時候延時在1秒內，市面上的有縫矩陣切換畫面延時時間在4秒內，同時這款產品每一路的輸出和輸入都帶有音頻加解嵌，可以把每一路的音頻分離出來。

    本次項目配有1臺YVCBOX/臻為品牌的可編程網絡云中控系統，編程后，可以在配置的平板電腦上控制會場的音頻音量大小、燈光、窗簾、視頻切換、智能一鍵設備開機關機;每路輸入輸出音頻的回聲、消噪等處理;矩陣切換視頻信號;給機柜所有設備供電及按順序開關機對設備做電壓保護等功能，很大程度上的方便了管理員，不用在機柜里面一臺一臺設備的操作，主要有一臺平板或者手機，就可以控制操作全部設備。

    本項目配有2臺高清云臺攝像機，主要作用于開遠程視頻會議采集會場的畫面用，是遠程視頻會議不可缺少的設備之一，也可以聯動手拉手會議話筒主機，實現攝像跟蹤功能。

無紙化辦公系統概述

    隨著IT技術的發展，以及綠色低碳環保理念的深入人心，無紙化多媒體會議系統逐漸成為會議辦公的一種 趨勢。

    YVCBOX YVC-21LSSCM-S系列是一款專為黨政機關，事業單位，大型集團企業量身定制的無紙化多媒體會議系統，以應對日益繁多的專家會，局務會，評審會，培訓會，總結會等等。

    YVCBOX YVC-21LSSCM-S系列無紙化多媒體會議系統，以顯示屏代替傳統的紙張，采用網絡技術把各個座位的信息打通，實現信息共享和會議互動，以靈活、實用、高效、節能為理念設計的多媒體會議系統，具有<會前靈活預約>、<會中引導和輔助>、<會后總結導出>的功能特性，實現高效綠色會議。智能型專業會議終端系統，是行業領先的、專門為解決現代會議中的實際問題而提出的一體化解決方案，適合于各種高端會議場合，以及重要的政務、商 務、企事業單位和大型活動的會場實施應用。該系統基于PC平臺開發，采用行業領先的嵌入式架構，頂級硬件配置包含雙核處理器、多點觸摸屏以及21.5寸高分辨率(1920*1080) IPS全視角真彩數字液晶屏。多點觸控會議系統實現全數字化管理，支持Ethernet網絡連接方式，有力保障通信質量。系統中央節點采用千兆以太網串行模式連接，級聯擴展全部通過網線實現，終端采用有線通訊組網方式，對各種規格的會議廳以及大中小型會場均具有良好的適應性。

    超薄電容高清升降無紙化會議平臺全部采用智慧無紙化會議管理平臺，可提供豐富的會議功能，協助會議主辦方對整個會議流程進行高效便捷的控制，對會前準備，會中管理以及會后歸檔操作提供多種服務功能，保證會議正常、有序、安全地進行。搭載21.5寸多點電容觸摸屏，鋁合金磨砂超薄一體外殼，表面處理為噴砂陽極氧化，寬屏無邊框設計，彰顯產品高端、尊貴。功能全面，界面層次簡單，操作流暢，是目前國內最高端的無紙化會議終端產品之一。

    本次項目部署了18臺YVCBOX/臻為YVC-21LSSCM-S系列無紙化會議升降系統，21.5寸多點電容觸摸屏，內置話筒升降，屏體和話筒可以做到異步升降，方便在用不到無紙化會議辦公的時候，可以只把話筒升降起來，大大的方便了多種會議的靈活性使用。

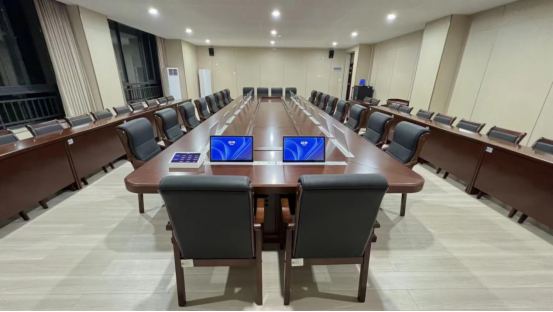

項目案例圖片
